رصد الأهداف دون إرسال إشارات: هل يمكن لرادار الاستقبال السلبي القائم على أجهزة SDR رخيصة أن يعيد صياغة مشهد حرب مكافحة الطائرات المسيرة؟

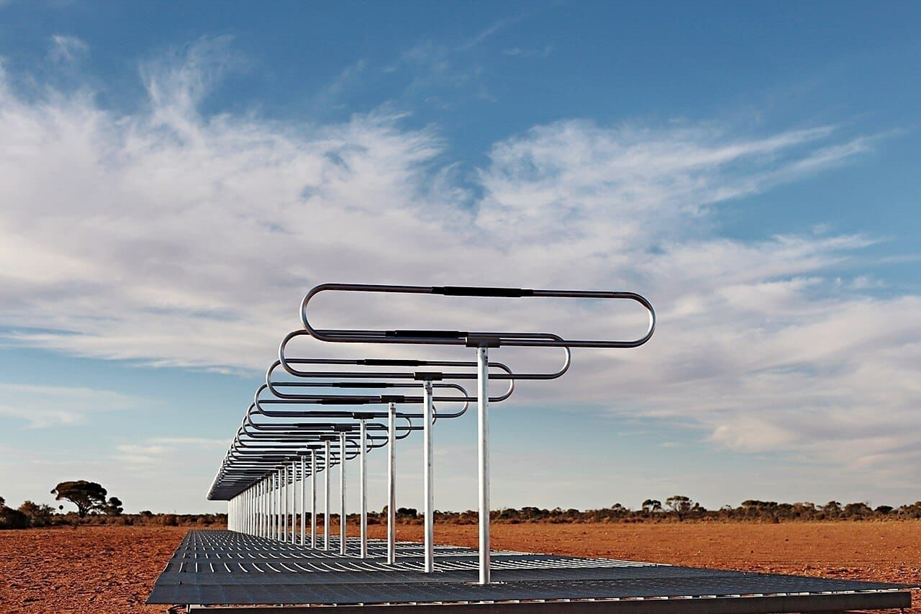

الشكل: مصفوفة استقبال الرادار السلبي Silentium Defence Maverick S-series (المصدر: passiveradar.com）
يَبعث الرادار التقليدي موجات راديوية نشطة للخارج ويرصد الطائرات والطائرات المسيرة عبر صداهما. لكن هناك نوعاً خاصاً من الرادارات لا يبعث أي موجات كهرومغناطيسية على الإطلاق، بل يكتفي «بالاستماع» إلى إشارات البث الموجودة أصلاً في البيئة. هذا هو الرادار السلبي (Passive Radar).
«الرادار السلبي هو رادار لا يحتاج إلى جهاز إرسال؛ فهو يستخدم البث الإذاعي القائم فعلاً كمصادر إضاءة». — passiveradar.com، «How Passive Radar Works»
تؤدي إشارات البث المدنية المنتشرة في كل مكان، مثل الراديو FM والتلفزيون الرقمي (DVB-T)، دور «مصادر الإضاءة العارضة». يراقب جهاز استقبال الرادار الأصداء التي تعطيها هذه الإشارات بعد ارتدادها عن الطائرات والطائرات المسيرة؛ ومن خلال تحليل الأصداء يستنتج موضع الهدف وسرعته. مقارنةً بالرادار الأحادي التقليدي، لا يحتاج الرادار السلبي إلى عتاد إرسال ولا إلى ترخيص لطيف الراديو، لذا يمكن تخفيض تكلفة عتاده إلى حد كبير — بل يمكن بناء عتاده الأساسي من أجهزة SDR (الراديو المعرّف برمجياً) الجاهزة في السوق.
أولاً: المبادئ الفيزيائية الأساسية للرادار السلبي: تأثير دوبلر + زمن تأخر الإشارة
يعتمد أي كشف راداري على ظاهرتين فيزيائيتين رئيسيتين: تأثير دوبلر (الإزاحة الدوبلرية) وزمن تأخر الإشارة.

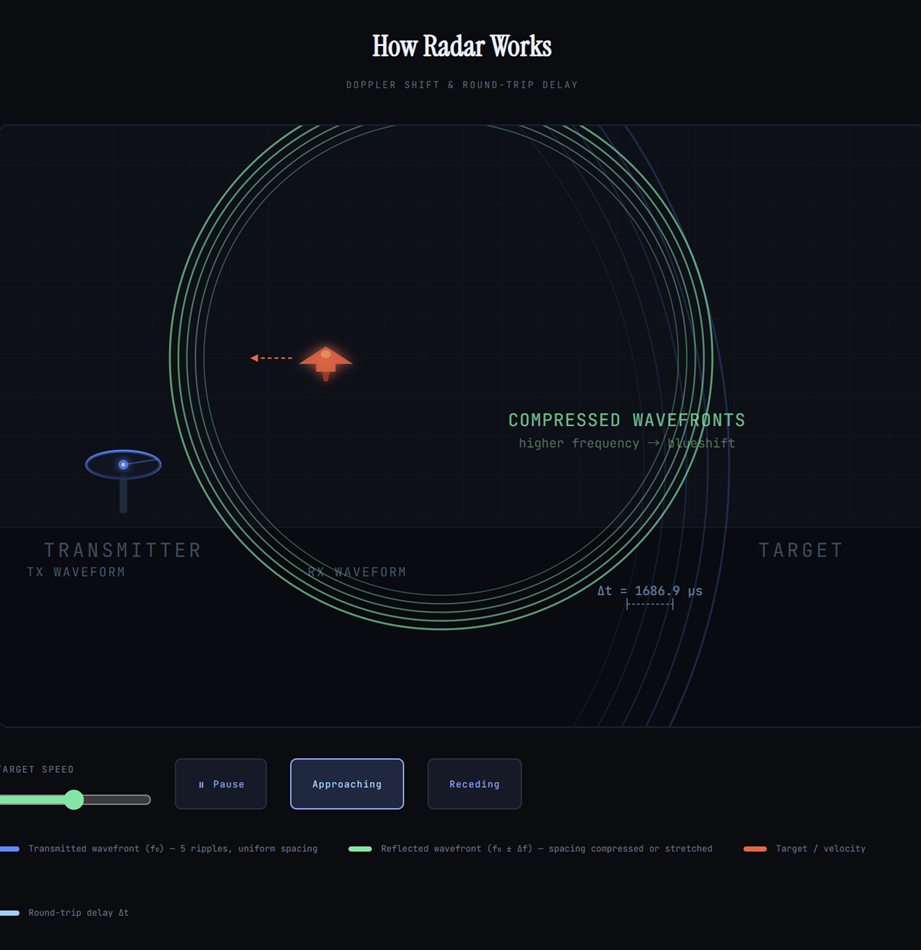

1. تأثير دوبلر. عندما يتحرك مصدر الموجة والجسم المرصود نسبياً، تزاح التردد المستقبَل. مثال نموذجي هو سيارة إسعاف يرتفع طنينها عند الاقتراب وينخفض عند الابتعاد. والإشارات الراديوية تخضع للقاعدة ذاتها:
• اقتراب الهدف من جهاز الاستقبال: يرتفع تردد الإشارة المنعكسة (إزاحة دوبلر موجبة، إزاحة زرقاء)
• ابتعاد الهدف عن جهاز الاستقبال: ينخفض تردد الإشارة المنعكسة (إزاحة دوبلر سالبة، إزاحة حمراء). يتناسب مقدار الإزاحة مباشرةً مع السرعة الشعاعية للهدف، ويستخدمها الرادار لحساب سرعة تحليق الهدف.
2. زمن تأخر الإشارة (فرق الزمن). تنتقل الموجات الراديوية بسرعة الضوء. يصل الصدى المنعكس إلى جهاز الاستقبال متأخراً عن الإشارة المباشرة القادمة من محطة البث، ويمثّل هذا التأخر الطول الكلي لمسار انتشار الإشارة.
في الرادار النشط الأحادي التقليدي، يُحوَّل التأخر مباشرةً إلى مدى؛ أما في الرادار السلبي ثنائي القاعدة، فلا يُمثَّل التأخر بدائرة بل بقطع ناقص (إهليلج).
(انظر الرسم المتحرك: https://www.passiveradar.com/how-passive-radar-works/)

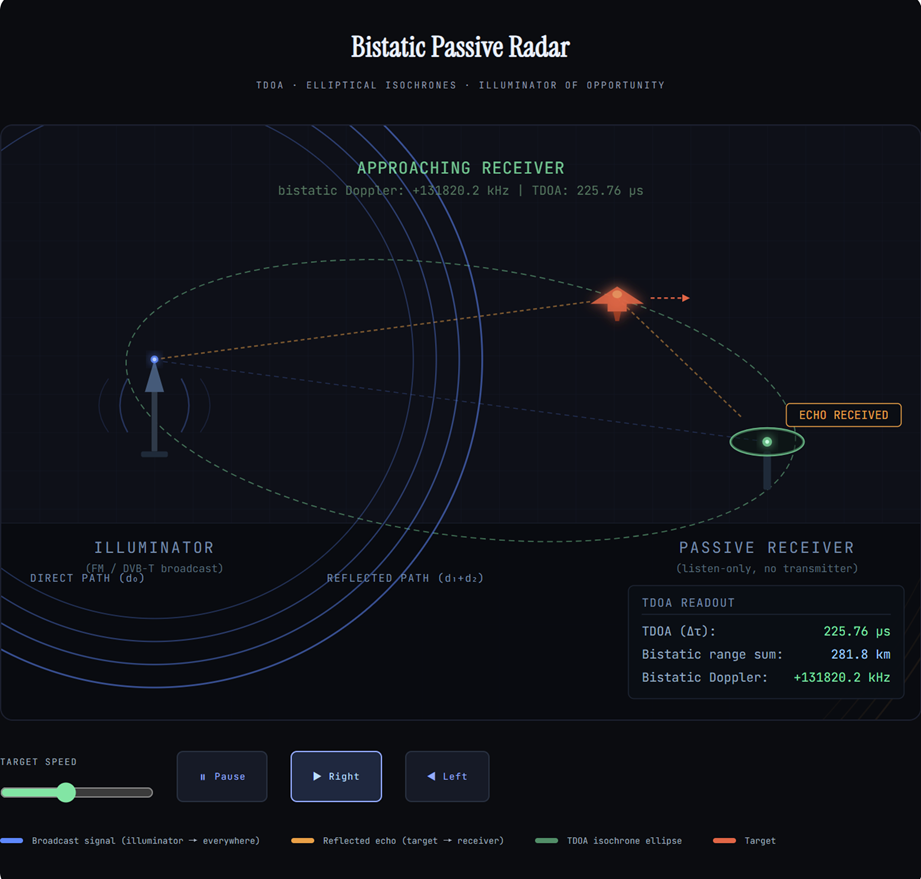

الشكل: مبدأ عمل الرادار السلبي ثنائي القاعدة — يوجد المرسل والمستقبل عند بؤرتَي القطع الناقص، ويجب أن يكون الهدف واقعاً على منحنى القطع الناقص (المصدر: passiveradar.com）
ثانياً: الرادار السلبي ثنائي القاعدة: تحديد موقع الهدف عبر تقاطع القطوع الناقص
الرادار السلبي رادار ثنائي القاعدة نموذجي: مصدر الإضاءة (برج إرسال FM/تلفزيون) وجهاز الاستشعار المستقبِل ليسا في المكان نفسه. يستقبل جهاز الاستقبال مسارَي إشارة في وقت واحد:
1. الإشارة المباشرة: الموجة الراديوية التي تصل مباشرة من محطة البث إلى جهاز الاستقبال؛
2. إشارة الصدى: إشارة البث التي تصل إلى جهاز الاستقبال بعد ارتدادها عن طائرة مسيرة/طائرة.
يقارن جهاز الاستقبال مسارَي الإشارة ويستخلص الإزاحة الدوبلرية (السرعة) وفرق زمن الوصول TDOA (فرق المسار). يتوافق فرق الزمن مع منحنى قطع ناقص: المرسل والمستقبل هما بؤرتا القطع الناقص، وكل النقاط المكانية التي تحقق هذا التأخر تقع على القطع الناقص. بالاعتماد على زوج إرسال–استقبال واحد فقط، يمكن معرفة أن الهدف يقع على القطع الناقص دون الحصول على إحداثيات دقيقة.
الشكل: تُنتج وحدات الاستقبال المتعددة عدة قطوع ناقص، ونقطة تقاطعها هي الموضع الحقيقي للهدف؛ ويلزم وجود ثلاثة قطوع ناقص على الأقل لتحديد موضع مكاني وحيد (المصدر: passiveradar.com）
«القطع الناقص الواحد لا يكفي لتحديد موضع جسم. ولكن إذا استخدمت عدة أجهزة إرسال (أو عدة أجهزة استقبال)، فكل زوج يولّد قطعه الناقص الخاص به. وموضع الجسم هو حيث تتقاطع تلك القطوع الناقص». — passiveradar.com، «How Passive Radar Works»
في البيئات الضاحوية والحضرية كثيراً ما توجد عشرات من محطات FM وأبراج البث التلفزيوني الرقمي. ومصادر الإضاءة المتعددة مقترنةً بمحطات استقبال موزّعة تنتج قطوعاً ناقصاً متقاطعة يمكن بها حساب الموضع ثنائي الأبعاد للهدف؛ وإضافة مصفوفات استقبال متباعدة رأسياً تتيح كذلك استنتاج معلومات الارتفاع.
ثالثاً: تحليل مزايا وعيوب الرادار السلبي
المزايا
1. بلا جهاز إرسال، ويتمتع بإخفاء طبيعي: العتاد يكتفي بالاستقبال دون إشعاع، فلا تستطيع معدات الاستطلاع الإلكتروني للعدو رصد موقع الرادار نفسه؛
2. تكلفة عتاد منخفضة: يمكن بناء النظام الأساسي مباشرةً من جهاز SDR تجاري (راديو معرّف برمجياً) مع هوائي وحاسوب؛
3. عتبة امتثال منخفضة: استقبال الإشارات الراديوية قانوني في معظم الدول ولا يتطلب ترخيص بث؛
4. قابلية التوسّع: مجرد زيادة عدد عُقد الاستقبال يوسّع نطاق التغطية ويحسّن دقة التحديد المكاني، دون حاجة إلى بناء بنية إرسال تحتية.
العيوب المتأصلة
1. الاعتماد على مصادر إضاءة بث خارجية من طرف ثالث: في الصحارى والبقاع المكشوفة الخالية من إشارات البث، تنخفض القدرات بشدة؛
2. دقة محدودة: لبث FM وDTV نطاق ترددي محدود، فقد يصل التمييز حسب المدى إلى مئات الأمتار، أي أقل بكثير من الدقة على مستوى الأمتار للرادار النشط؛
3. ضغط هائل على معالجة الإشارة: قوة إشارة البث المباشرة أعلى من الصدى الضعيف بمقدار 60‑80 ديسيبل، ما يتطلب خوارزميات لفصل الصدى الضعيف عن الإشارة المباشرة القوية جداً؛
4. لا يمكن لجهاز استقبال واحد حساب الارتفاع ويتطلب شبكة متعددة العُقد؛ فالانعكاسات متعددة المسارات البيئية والفوضى (الكلاتر) تُردي أداء الكشف بشدة.
رابعاً: من النظرية إلى ساحة المعركة: Hacker Newsنقاش المنتدى — مكافحة أوكرانيا لـFPVالطائرات المسيرة: تصور هندسي
بعد نشر هذا المقال التثقيفي العلمي على passiveradar.com، أثار نقاشاً واسعاً في مجتمع Hacker News التقني الخارجي (معرف التعليق: 47702890، رابط النسخة المرآة: https://sbhn.g1b.me/item/47702890)، حيث ربط أحد التعليقات شديدة الرواج بين الرادار السلبي وتهديد طائرات FPV المسيرة على جبهة روسيا وأوكرانيا، طارحاً تصوراً هندسياً يستحق نظرة موضوعية.
تنبيه مهم: هذا المقطع يعكس آراءً شخصية لمستخدمي المنتدى، وليس وثيقة رسمية من الجيش الأوكراني، ولم يُؤكَّد اعتماده أو دخوله الخدمة، وإنما هو مجرد تصور تقني.
إعادة سرد للتعليق الأصلي لمستخدم المنتدى «morphle»:
«إن النشر الفعلي لرادار سلبي في منطقة القتال في أوكرانيا يواجه صعوبات واقعية هائلة: كل مصادر الإشعاع الراديوي تتحرك باستمرار، والبيئة مليئة بفوضى الانعكاسات من الأوراق المتمايلة وشبكات التمويه، كما أنها مشبَّعة بعدد كبير من الهوائيات المتحركة وأجهزة التشويش المعادية. ويعود جانب كبير من الخسائر الروسية الحالية إلى طائرات FPV الليفية الضوئية وطائرات FPV رخيصة التحكم الراديوي. وإذا استطعنا بناء رادار سلبي صالح للاستخدام، فالنقاط الجوهرية هي: ① معايرة زمن على مستوى النانوثانية عبر الشبكة (استناداً إلى بروتوكول White-Rabbit للساعات من تجارب الفيزياء عالية الطاقة)؛ ② نشر أرضي كثيف لعدد كبير من وحدات استقبال SDR رخيصة؛ ③ اقترانها بأجهزة إرسال طُعم وأجهزة تشويش رخيصة. وهذا النهج قد ينقذ أرواحاً كثيرة بل وقد يُغيّر ميزان القوى في الميدان. ويتطلب النظام بأكمله حجماً هائلاً من عمليات معالجة الإشارة وعتاد حوسبة فائقة موزّعة أرخص من بطاقات رسوم NVIDIA».
الفكرة الجوهرية لهذا التصور:
1. نشر أعداد كبيرة من أجهزة استقبال SDR منخفضة التكلفة على الأرض لتشكيل مصفوفة استقبال موزّعة؛
2. الاستعانة بتوزيع ساعة White-Rabbit عبر إيثرنت المستخدم في فيزياء الطاقة العالية والمرصد الراديوي LOFAR 2.0، لتحقيق مزامنة زمنية على مستوى النانوثانية في كامل الشبكة؛
3. الاعتماد على تقاطع القطوع الناقص متعددة العُقد لتحديد مواقع أهداف طائرات FPV المسيرة، مع نشر طُعم التشويق الإلكتروني وأجهزة التشويش بالتوازي؛
4. الاعتماد على عناقيد حوسبة موزّعة رخيصة لإنجاز كبت الفوضى وارتباط الأهداف في حجم هائل من بيانات عيّنات الترددات الراديوية I/Q.
وفي الوقت ذاته، أثار أحد المعلقين في نفس التعليق، ممن لهم خلفية في هندسة رادارات البحرية، اعتراضاً واقعياً مغايراً:
«الرادار متعدد القواعد أشبه باندماج النواة المستحكم في مجال الرادار: الآفاق النظرية ممتازة، ولكنه يظل دائماً يبعد 20‑30 عاماً عن الاستخدام العملي. والحفاظ على مزامنة زمنية على مستوى النانوثانية على منصات متحركة وفي بيئات متفرقة يمثّل صعوبة هندسية بالغة؛ وفي الوقت ذاته تصبح أبراج البث المدنية ذاتها، بوصفها مصادر إضاءة، أهدافاً للعدو. وهوائيات النطاق المدني FM كبيرة الحجم، ودقة التمييز حسب المدى ناقصة بطبيعتها».
بمعنى آخر: النهج السلبي الموزّع القائم على SDR لمكافحة الطائرات المسيرة سليم منطقياً نظرياً، غير أنه على ساحة معركة حقيقية مليئة بالتشويش والفوضى لا يزال يواجه صعوبات هندسية كثيرة. وفي الوقت الحالي هو اتجاه تطوير نماذج أولية لفرق تقنية مدنية، وليس عتاداً ناضجاً مُعتمداً في الخدمة. وكشف تعليق المنتدى أيضاً أن الفريق المدني المعني يجمع التمويل الجماعي لإنتاج نماذج أولية من الرادارات بمديات مختلفة — 2 كم و10 كم و60 كم — على أمل التبرّع بها وتسليمها إلى الجنود على الجبهة الأوكرانية.
خامساً: الدلالات المستقبلية للرادار السلبي
«في النهاية، يعود تزايد الاهتمام بالرادار السلبي إلى كونه متاحاً للجميع. فغياب ترخيص البث وجهاز الإرسال ورخص العتاد الحديثة جعلت الرادار متاحاً للمستهلكين وللشركات بطريقة لم تكن ممكنة قبل بضع سنوات فقط». — passiveradar.com، «How Passive Radar Works»
إن الانخفاض السريع في تكلفة عتاد SDR (الراديو المعرّف برمجياً) جعل الرادار السلبي لم يعد حكراً على مختبرات الصناعات العسكرية للقوى الكبرى. فهو لا يمكنه استبدال الرادار النشط التقليدي بالكامل، غير أنه في مجالات مكافحة الطائرات المسيرة والمراقبة الوطنية على الارتفاعات المنخفضة والاستطلاع الخفي وسيلة مكمّلة واعدة جداً.
من الناحية النظرية يمكن استخدام البث FM أو التلفزيون الرقمي أو حتى إشارات الارتباط الهابطة لأقمار Starlink مستقبلاً كمصادر إضاءة عارضة؛ غير أن الأهداف المتحركة والفوضى متعددة المسارات والمزامنة الزمنية عالية الدقة في كامل الشبكة والمعالجة الفورية لكميات هائلة من الإشارات تظل الجبال الكبرى التي تعترض طريق التنفيذ الهندسي.
المراجع
النص الأصلي: https://www.passiveradar.com/how-passive-radar-works/
إخلاء مسؤولية: محتوى Hacker News الوارد في هذه المقالة يعكس آراء مستخدمي المجتمع ولا يمثّل وثائق عسكرية رسمية؛ والمقالة مخصّصة للتثقيف العلمي التقني فقط ولا تشكّل تقييماً للعتاد.
