不发射信号也能探测目标：无源雷达，廉价SDR能否改写反无人机战争格局？

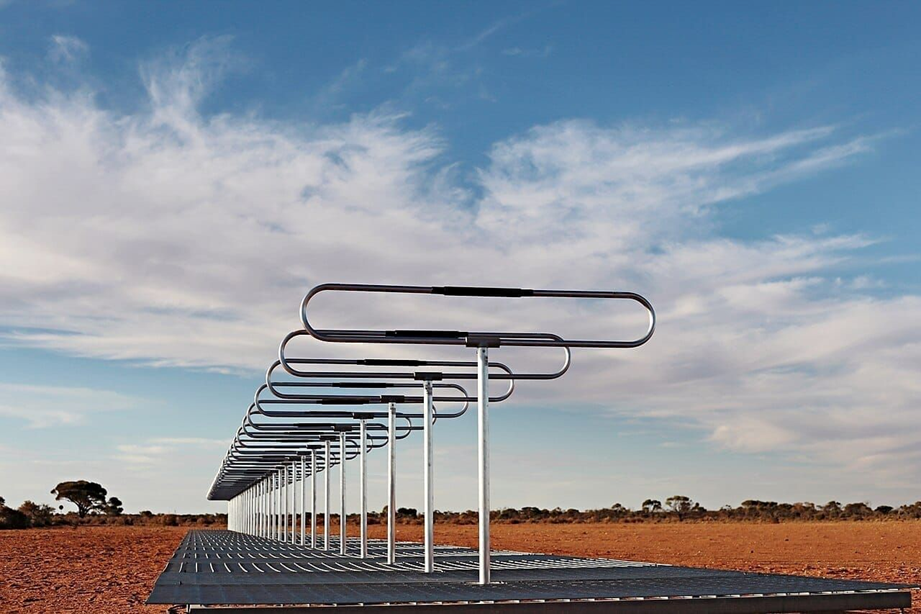

图注：Silentium Defence Maverick S‑series无源雷达接收阵列（来源：passiveradar.com）
传统雷达需要主动向外发射无线电波，依靠回波探测飞机、无人机。但有一种特殊雷达，自身完全不发射任何电磁波，只“收听”环境里已经存在的广播信号，这就是无源雷达（Passive Radar）。
“Passive radar is radar that doesn't need a transmitter; it uses existing broadcasts of opportunity.” ——passiveradar.com《How Passive Radar Works》
FM调频广播、数字电视DVB‑T这些无处不在的民用广播信号，充当了“机会照射源”。雷达接收设备监听这些广播信号碰到飞行器、无人机之后反射回来的回波，通过分析回波，反推目标的位置与运动速度。对比传统单基地雷达，无源雷达不需要发射硬件、不需要无线电频谱牌照，硬件成本可以做得很低，核心硬件甚至可以采用市售软件无线电SDR搭建。
一、无源雷达核心物理原理：多普勒效应 + 信号时延
所有雷达探测依赖两大物理现象：多普勒效应（多普勒频移）与信号时延。

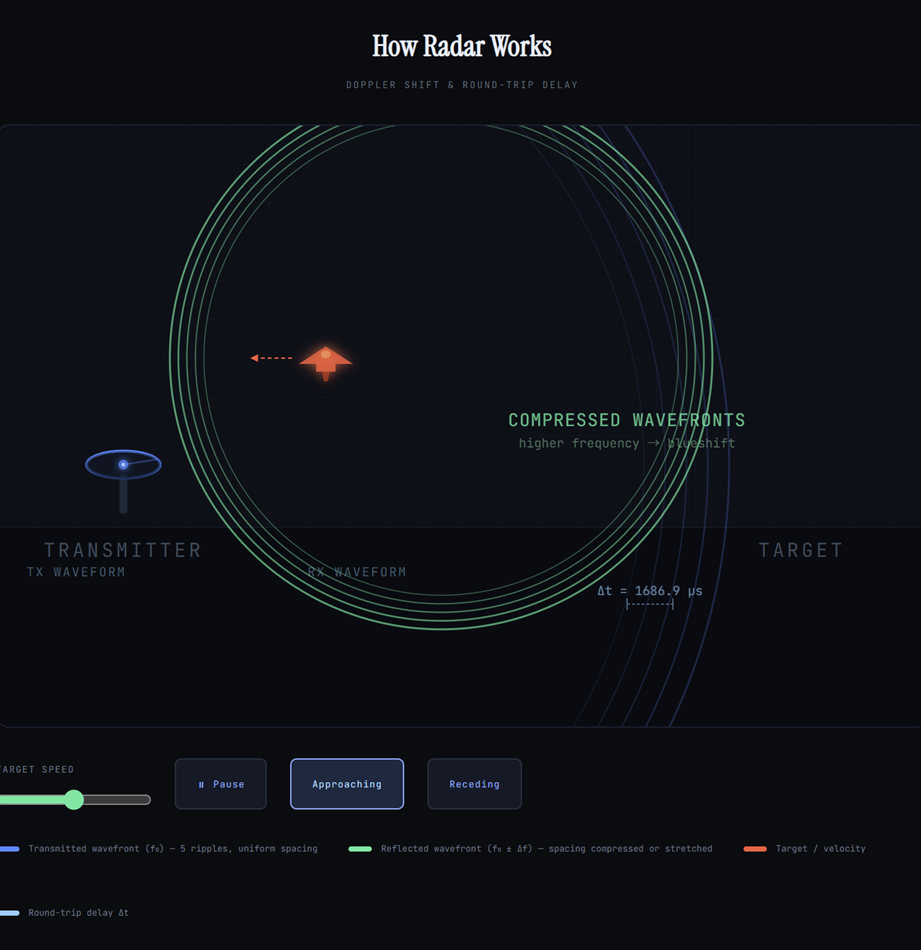

1.多普勒效应 当波源和观测物体发生相对运动，接收频率就会偏移。救护车靠近时音调变高、远离音调变低就是典型现象。无线电信号同样遵循该规律：
• 目标向接收机靠近：反射信号频率升高（正多普勒频移，蓝移）
• 目标远离接收机：反射信号频率降低（负多普勒频移，红移） 频移的大小，直接对应目标径向运动速度，雷达以此计算目标飞行速度。
2.信号时延（时间差） 无线电以光速传播。反射回波相比广播台直达接收机的直接信号存在时间差，这个时延代表信号传播路径的总长度。
在传统有源单基地雷达，时延直接换算距离；但在无源双基地雷达，时延对应的不是一个圆，而是椭圆。
(动图参见：https://www.passiveradar.com/how-passive-radar-works/)

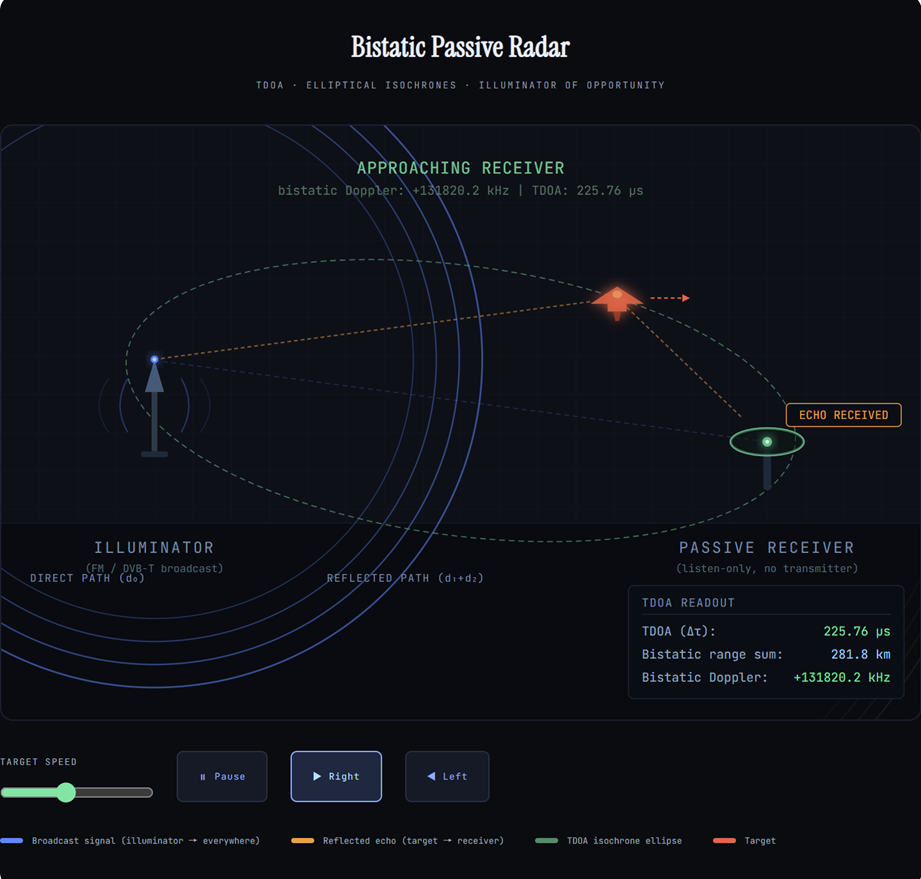

图注：双基地无源雷达工作原理，发射机与接收机分置椭圆两个焦点，目标一定位于椭圆曲线上（来源：passiveradar.com）
二、双基地无源雷达：椭圆相交实现目标定位
无源雷达属于典型双基地雷达：照射源（FM/电视发射塔）和接收传感器不在同一个地点。接收机同时收到两路信号：
1.直达信号：广播台直接传到接收机的无线电；
2.回波信号：广播信号打到无人机/飞机反射之后抵达接收机。
接收机对比两路信号，提取多普勒频移（速度）与时间差TDOA（路径差）。 时间差对应一条椭圆曲线：发射机、接收机分别是椭圆的两个焦点，满足该时延的所有空间点全部落在椭圆上。仅仅依靠一组发射‑接收配对，只能知道目标在椭圆上，无法得到精确坐标。
图注：多组接收单元产生多条椭圆，椭圆交点即为目标真实位置；至少3组椭圆才可以确定唯一空间位置（来源：passiveradar.com）
“One ellipse isn't enough to locate an object. But if you use multiple transmitters （or multiple receivers）, each pair produces its own ellipse. The object's position is where those ellipses intersect.” ——passiveradar.com《How Passive Radar Works》
城市郊区环境中往往存在数十个FM电台、数字电视发射塔，多组照射源配合分布式接收站，多条椭圆相交，就可以解算出目标二维位置；增加垂直方向分离的接收阵列，还可以进一步解算高度信息。
三、无源雷达的优缺点分析
优势
1.无发射机，天然隐蔽：设备只接收不辐射，敌方电子侦察设备无法发现雷达本身位置；
2.硬件成本低：基础系统可直接使用商用SDR软件无线电、天线加计算机构建；
3.合规门槛低：接收无线电信号在绝大多数国家合法，不需要广播牌照；
4.可规模化扩展：大量增加接收节点即可提升覆盖范围与定位精度，不需要建设发射基础设施。
固有短板
1.依赖外部第三方广播照射源，没有广播信号的荒漠、旷野环境能力大幅下降；
2.精度受限：FM、DTV广播带宽有限，距离分辨率可达数百米，远低于有源雷达米级分辨率；
3.信号处理计算压力巨大：直达广播信号强度比微弱回波高出60‑80dB，需要算法把微弱回波从强直达信号中分离；
4.单接收机无法解算高度，需要多节点组网；环境多径反射、杂波会严重恶化探测性能。
四、从理论走向战场：Hacker News论坛讨论——乌克兰反FPV无人机工程构想
passiveradar.com这篇科普文章发布之后，在海外技术社区Hacker News引发大量讨论（讨论帖ID：47702890，镜像链接：https://sbhn.g1b.me/item/47702890），其中一条高热度网友评论把无源雷达和俄乌战场FPV无人机威胁联系在一起，提出一套工程构想，值得我们客观看待。
重要提示：该段为论坛网友民间观点，不属于乌克兰军方官方文档，未证实已经列装服役，仅为技术构想。
论坛用户morphle评论原文转述：
“乌克兰交战区域实际部署无源雷达会面临极大现实难题：所有无线电辐射源持续运动，环境到处都是晃动树叶、伪装网带来的反射杂波，同时还充斥大量运动天线、敌方干扰机。 当前俄军伤亡当中很大一部分来自光纤FPV与廉价无线电遥控FPV无人机。如果我们能够实现可用的无源雷达，关键点在于：①基于网络实现纳秒级时间校准（参考高能物理实验White‑Rabbit白兔时钟协议）；②地面密集部署大量廉价SDR接收单元；③搭配廉价诱饵发射机、干扰机。这套方案有望挽救大量人员生命，甚至改变战场力量天平。 整套系统需要规模极大的信号运算，需要比NVIDIA显卡更廉价的分布式超算硬件。”
该构想核心思路：
1.大量低成本SDR接收机在地面铺开组成分布式接收阵列；
2.借鉴高能物理、射电望远镜LOFAR2.0使用的White‑Rabbit以太网时钟分发，实现全网纳秒级时间同步；
3.依靠多节点椭圆相交定位FPV无人机目标，同时配套电子对抗诱饵与干扰机；
4.依靠廉价分布式计算集群完成海量I/Q射频采样数据的杂波抑制、目标关联。
同时，同帖子内有具备海军雷达工程背景的网友提出不同的现实质疑：
“多基地雷达就如同雷达领域的可控核聚变，理论前景很好，但总是距离实用还有20‑30年。移动平台、稀疏环境下维持纳秒级时间同步工程难度极高；同时作为照射源的民用广播塔本身也会成为敌方打击目标。民用FM频段天线尺寸大，距离分辨率先天不足。”
也就是说：分布式SDR无源反无人机方案理论逻辑通顺，但在真实充满干扰、杂波的战场，仍然存在大量工程难点，目前属于民间技术团队的原型研发方向，并非成熟现役装备。该论坛评论中同时透露，相关民间团队正在众筹，计划开发2km、10km、60km不同档位原型雷达，希望捐赠交付乌克兰前线士兵使用。
五、无源雷达的未来启示
“Ultimately, the reason there is increasing interest in passive radar is because it is accessible. No broadcast license, transmitter, and newly inexpensive hardware makes radar available to consumers and businesses in a way that wouldn't be possible only a few years ago.” ——passiveradar.com《How Passive Radar Works》
软件无线电SDR硬件成本快速下降，让无源雷达不再是大国军工实验室专属。它不能完全替代传统有源雷达，但是在反无人机、国土低空监视、隐蔽侦察领域，是极具潜力的补充手段。
理论上可以利用FM广播、数字电视，甚至未来Starlink卫星下行信号充当机会照射源；但移动目标、多径杂波、全网高精度时间同步、海量实时信号处理，仍是横亘在工程落地面前的几座大山。
参考资料
科普原文：https://www.passiveradar.com/how-passive-radar-works/
免责声明：文中Hacker News内容为社区网友观点，不代表军方官方技术文档；本文仅做技术科普，不构成装备评估。
