Универсальное устройство программно-определяемого радио (SDR) RF210/H/G
Модель DY-RF210
RF210 в первую очередь разработан с учетом функциональности USRP B210 и выполнен в алюминиевом матовом противоударном корпусе. По сравнению с оригинальным B210 он предлагает расширенные функциональные возможности и повышенные эксплуатационные характеристики, а также отличается высоконадежной промышленной конструкцией, обеспечивающей бесперебойную работу в режиме 7×24 часа. Стандартный диапазон рабочих частот — от 70 МГц до 6 ГГц; модификации RF210/H/G расширяют этот диапазон до 1 МГц (то есть от 1 МГц до 6 ГГц). В основе RF210 лежат ПЛИС Xilinx Kintex-7 XC7K325T и радиочастотная ИС AD9361 от Analog Devices; поставляется вместе с драйвером аппаратного обеспечения USRP (UHD) и соответствующими программными драйверами. Приемопередающий тракт на базе AD9361 обеспечивает мгновенную полосу пропускания 56 МГц; совместно с внешними преобразователями частоты и наборами фильтров достигается полное покрытие диапазона от 1 МГц до 6 ГГц. Оптимизированные программные драйверы дополнительно поддерживают функцию быстрого переключения частоты.
- Материалы продукта
- 3 шт.
- Технические характеристики
- 0 шт.
01
INTRODUCTION
Описание продукта
Основные функции RF210Соответствует USRP B210 по конструкции; корпус выполнен из алюминиевого сплава с матовой поверхностью и противоударной конструкцией; реализованыфункциональное и производительностное расширение оригинального устройства B210;высоконадёжная промышленная конструкция, непрерывная работа без сбоев в течение 7×24 часов. Диапазон рабочих частот — от 70 МГц до 6 ГГц; диапазон частот для моделей RF210/H/G расширен до1 МГц–6 ГГц. Устройство разработано на базе FPGA Kintex-7 XC7K325T и радиочастотного интегрального чипа AD9361 компании Analog Devices (ADI), поставляется с драйверами аппаратного обеспечения USRP (UHD) и программными драйверами. Приёмопередатчик AD9361 в РЧ-передатчике обеспечивает мгновенную полосу пропускания 56 МГц; совместно с внешними преобразователями частоты и наборами фильтров достигается покрытие диапазона частот от 1 МГц до 6 ГГц; оптимизированные программные драйверы поддерживают функцию быстрой перестройки частоты.
Версия RF210G с отечественными компонентами использует FPGA FMAL45T900 компании Fudan Microelectronics и чип MTX9361 компании Beiwei Electronics.
Основные функции:

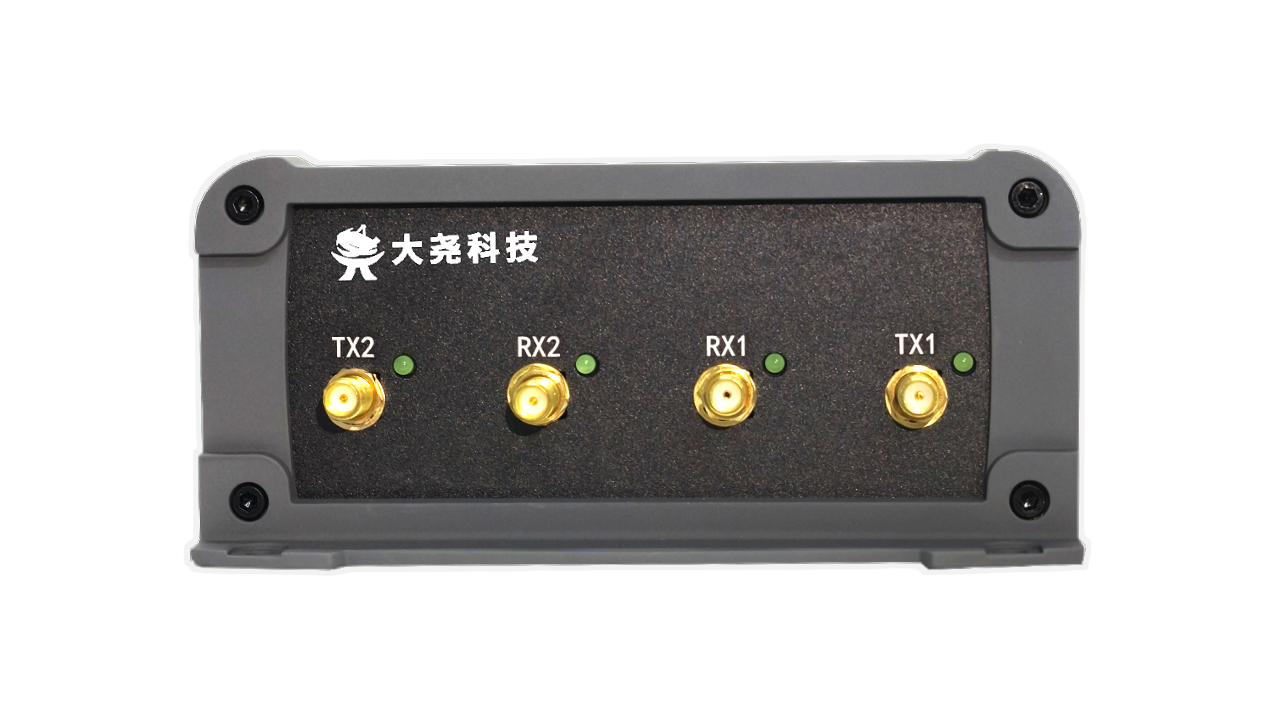

1. Два передатчика и два приёмника; полудуплексный или дуплексный режим;
2. Программируемая пользователем FPGA Kintex-7 XC7K325T;

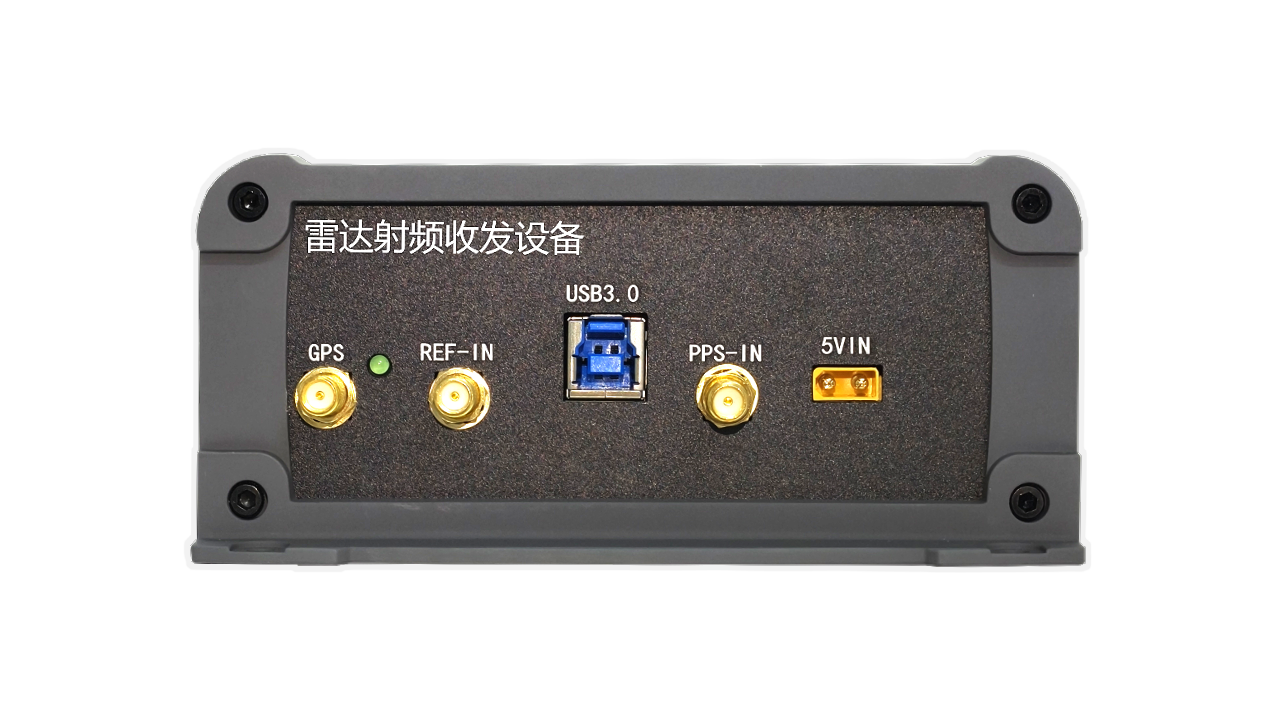

3. Поддержка синхронизации по опорному тактовому сигналу PPS;
4. Поддержка функции быстрой перестройки частоты;
5. Поддержка GNU Radio.
Сравнение ключевых параметров: USRP B210 (оригинал) ↔ RF210/H/G (Dayao Technology)
