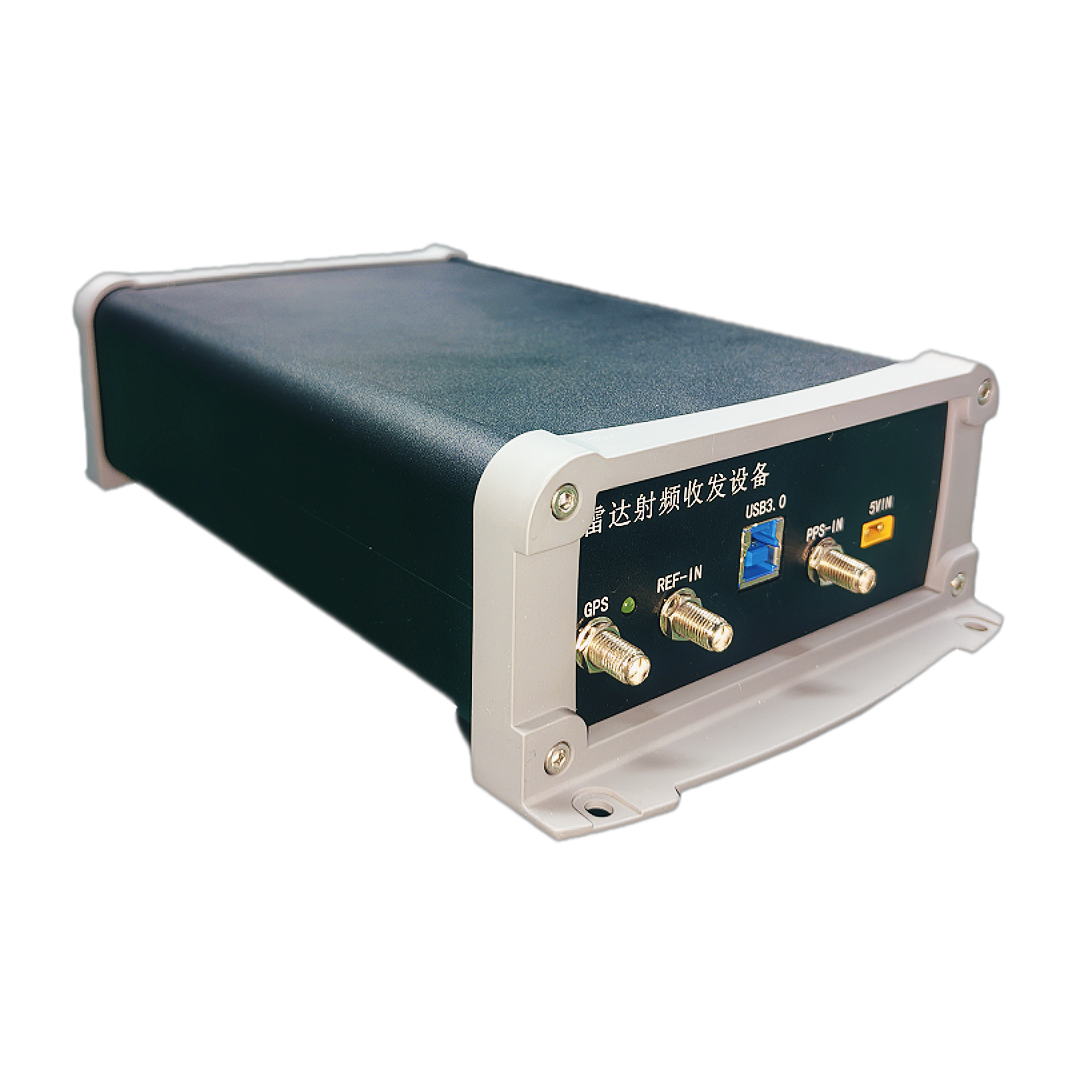

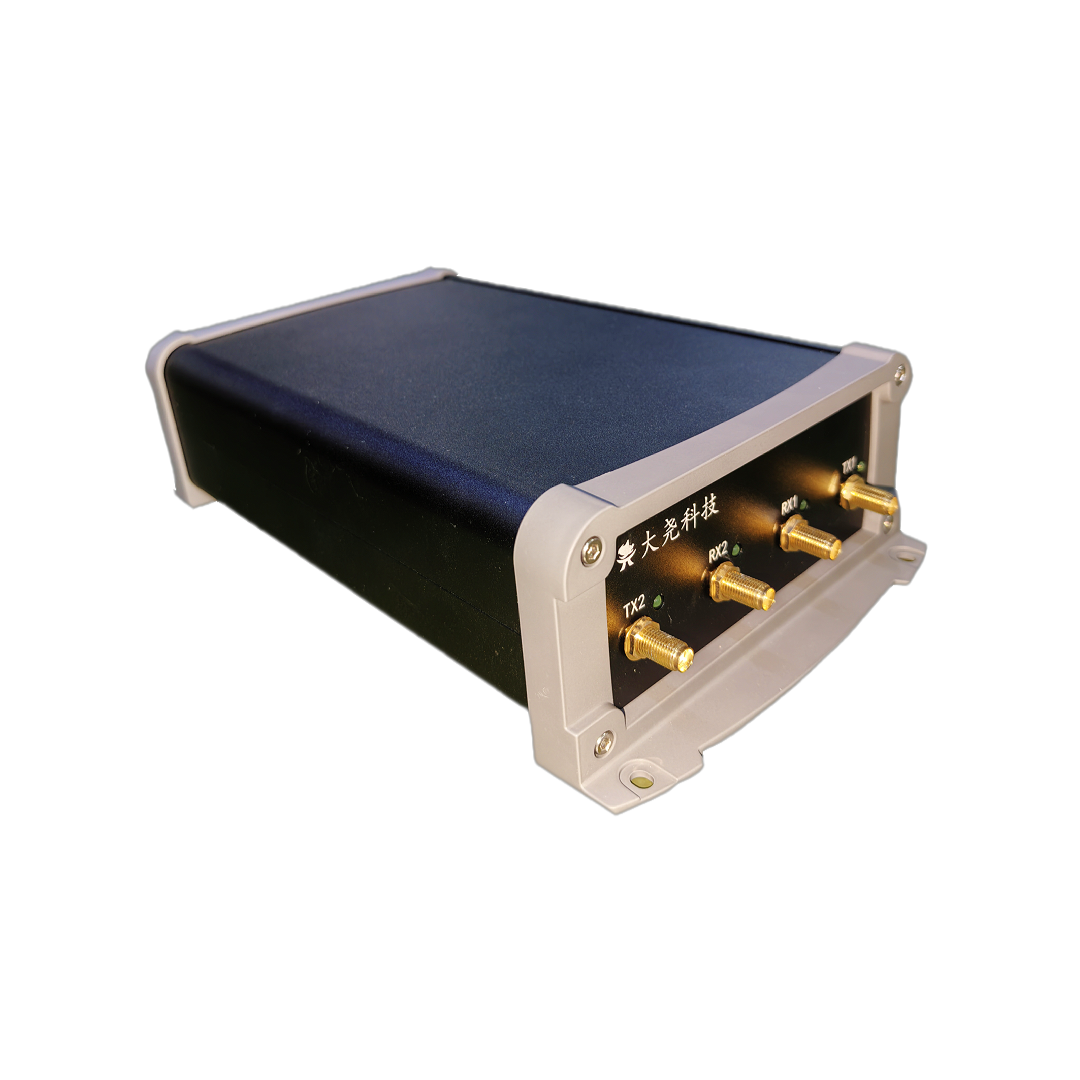

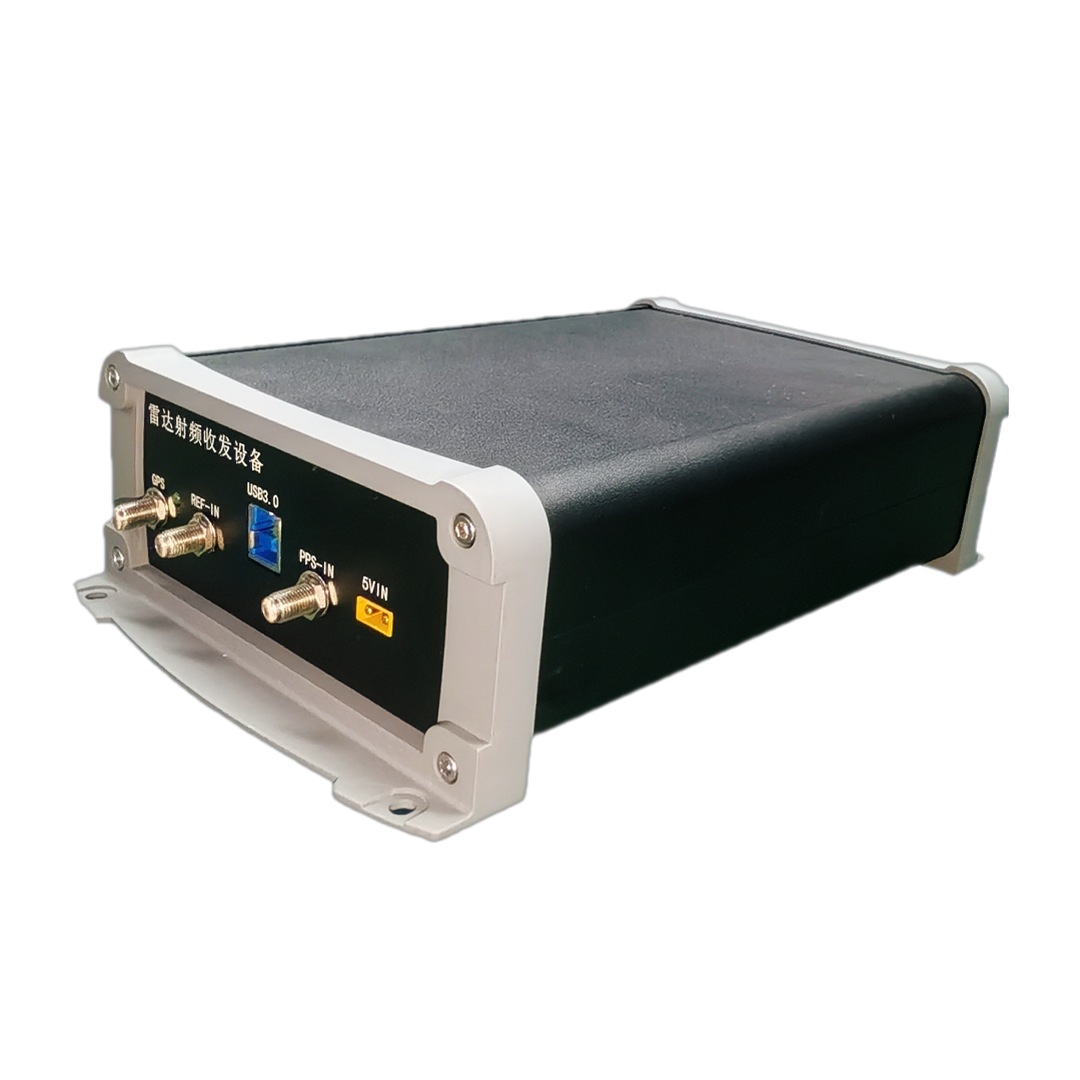

通用软件无线电设备RF210/H/G
产品型号 DY-RF210
RF210主要功能对标USRP B210设计、采用铝合金磨砂防震外壳设计,并对原厂B210进行了功能和性能扩展， RF210H/G频率覆盖范围扩展到1MHz-6GHz。采用Kintex-7 XC7K325T FPGA和ADI公司的AD9361 RFIC芯片进 行设计，并提供USRP硬件驱动程序(UHD)及软件驱动程序。射频前端的AD9361收发器提供40MHz的瞬时带宽， 配合外部变频及滤波器组频率实现覆盖1MHz‒6GHz频段，并且通过优化的软件驱动支持快速跳频功能。
- 产品资料
- 3 项
- 技术规格
- 9 条
01
INTRODUCTION
产品简介
RF210主要功能对标USRP B210设计、采用铝合金磨砂防震外壳设计,并对原厂B210进行了功能和性能扩展，RF210H/G频率覆盖范围扩展到1MHz-6GHz。采用Kintex-7 XC7K325T FPGA和ADI公司的AD9361 RFIC芯片进行设计，并提供USRP硬件驱动程序(UHD)及软件驱动程序。射频前端的AD9361收发器提供40MHz的瞬时带宽，配合外部变频及滤波器组频率实现覆盖1MHz‒6GHz频段，并且通过优化的软件驱动支持快速跳频功能。
国产化替代版本RF210G采用复旦微FMAL45T900以及北微电子MTX9361芯片设计。
主要功能：

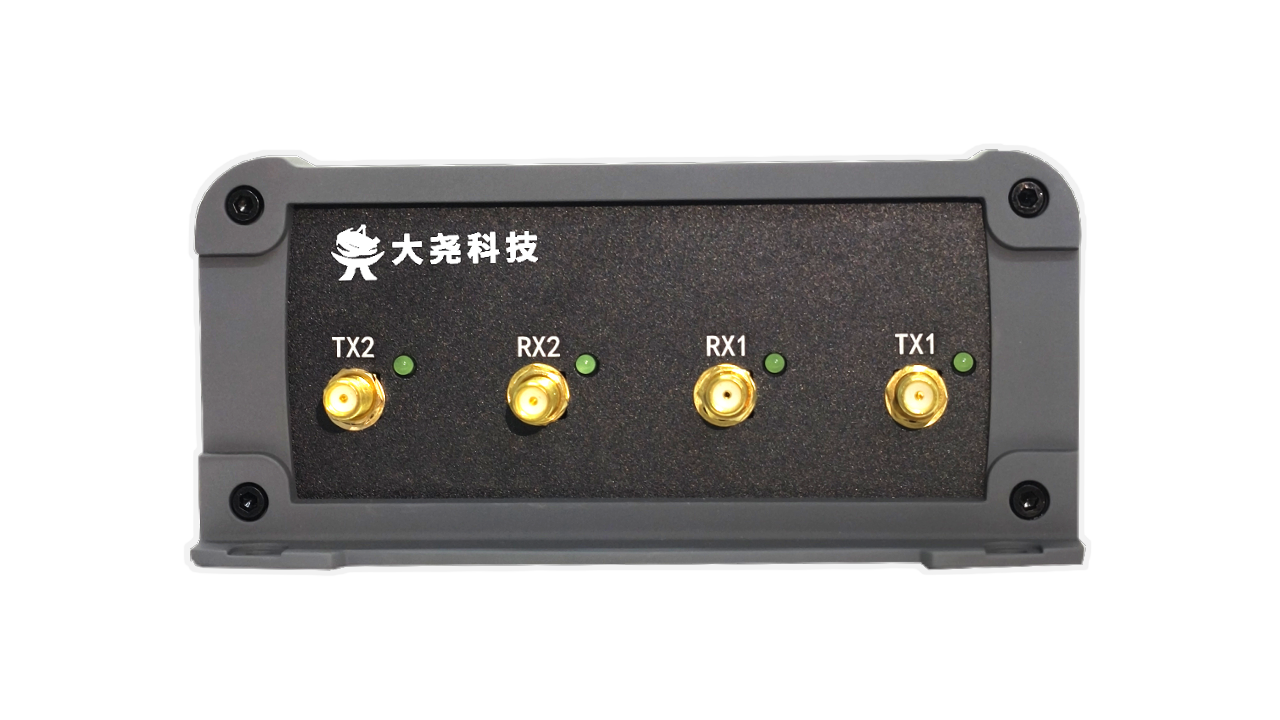

1. 两发两收，半双工或者全双工；
2. 用户可编写的Kintex-7 FPGA XC7K325T；

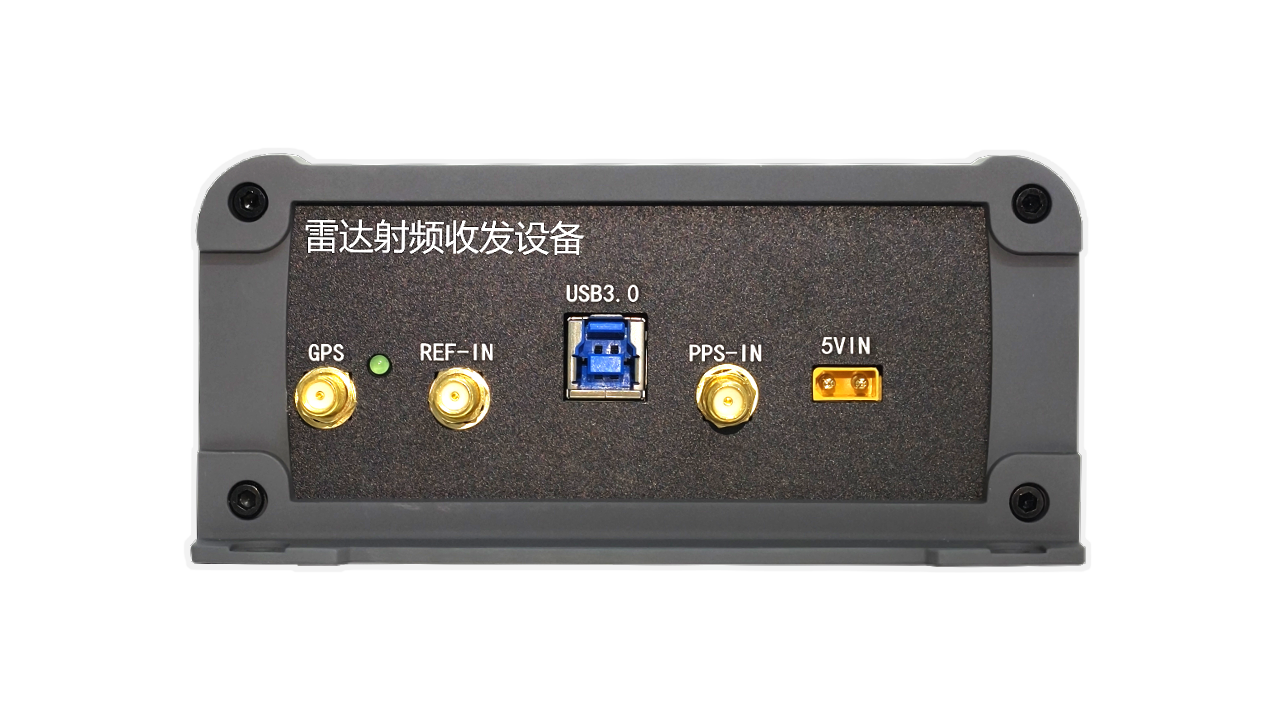

3. 支持使用PPS时钟参考同步；
4. 支持快速跳频功能；
5. 支持GNU Radio。
联系电话：0731-85869015
电子邮箱：dengtieshan@dyaotech.com
公司地址：长沙市岳麓区麓天路28号五矿麓谷科技园B2栋501号
02

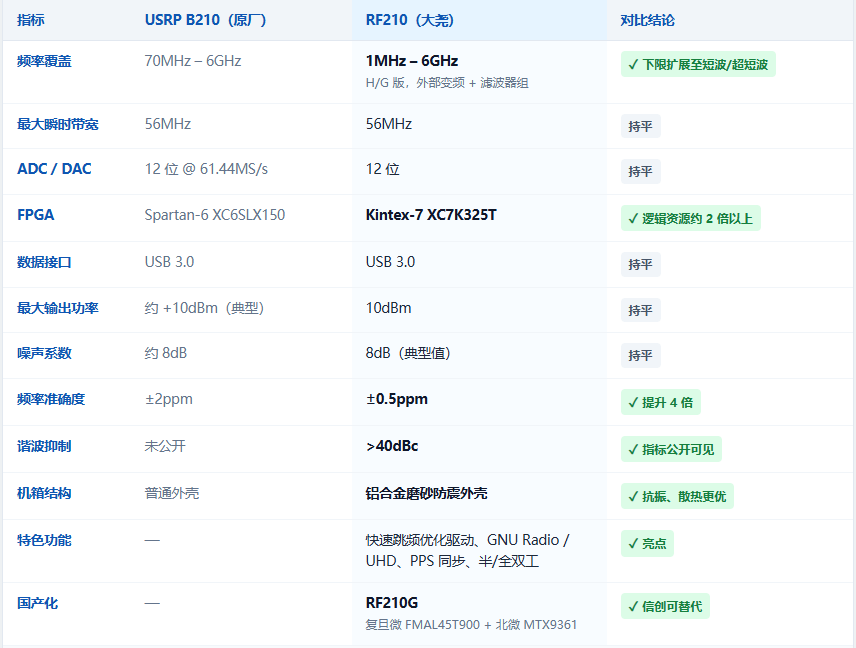

SPECIFICATIONS
技术规格
- 频率覆盖
- 1MHz-6GHz
- 最大瞬时带宽
- 56MHz
- 最大输出功率
- 10dBm
- 噪声系数 (典型值)
- 8dB
- 频率准确度
- ±0.5ppm
- 谐波抑制
- >40dBc
- 外廓尺寸
- 240mm*140mm*65mm（不含射频接口）
- 重量
- 不大于0.7kg
- ADC/DAC位数
- 12位
