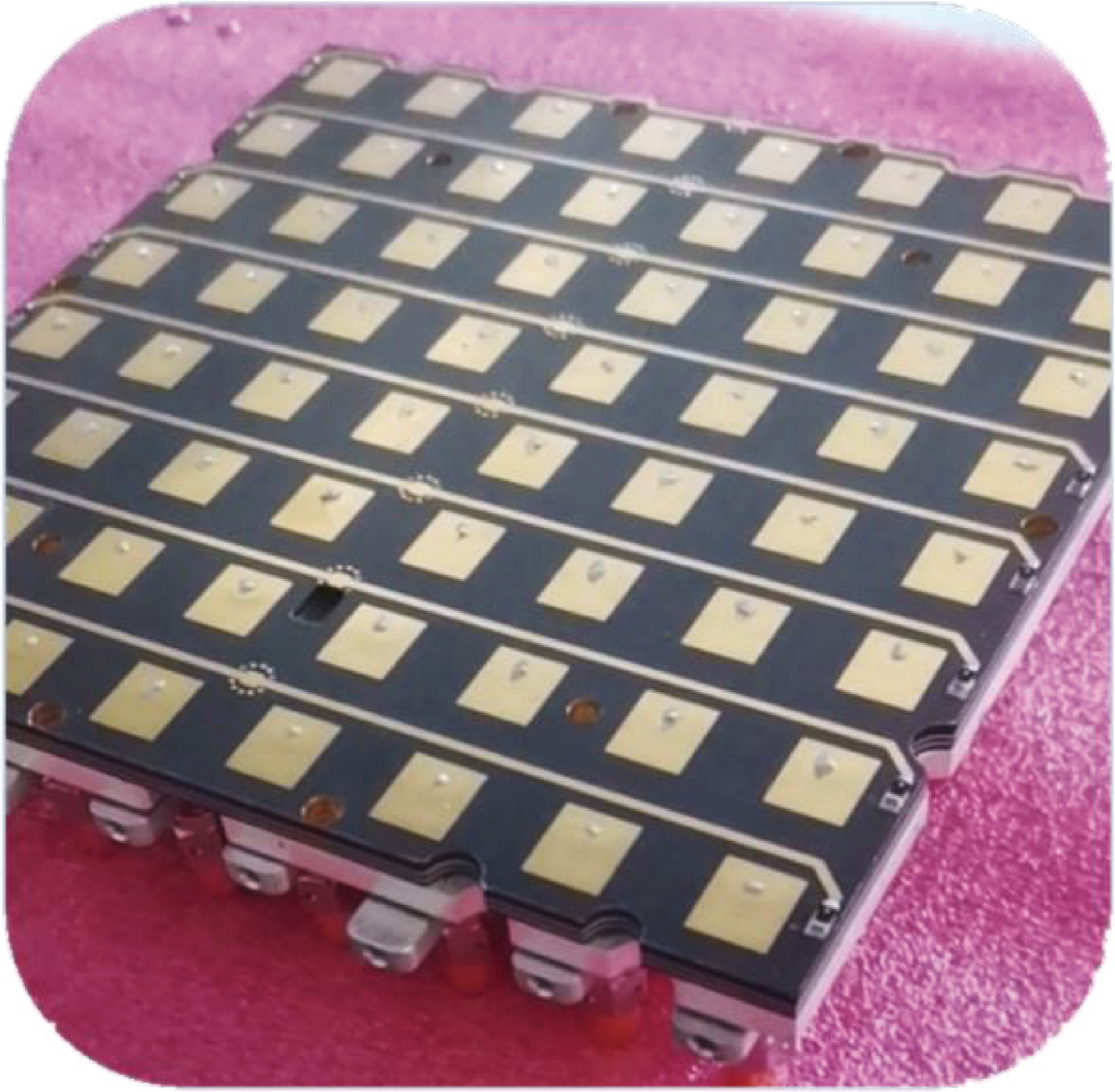

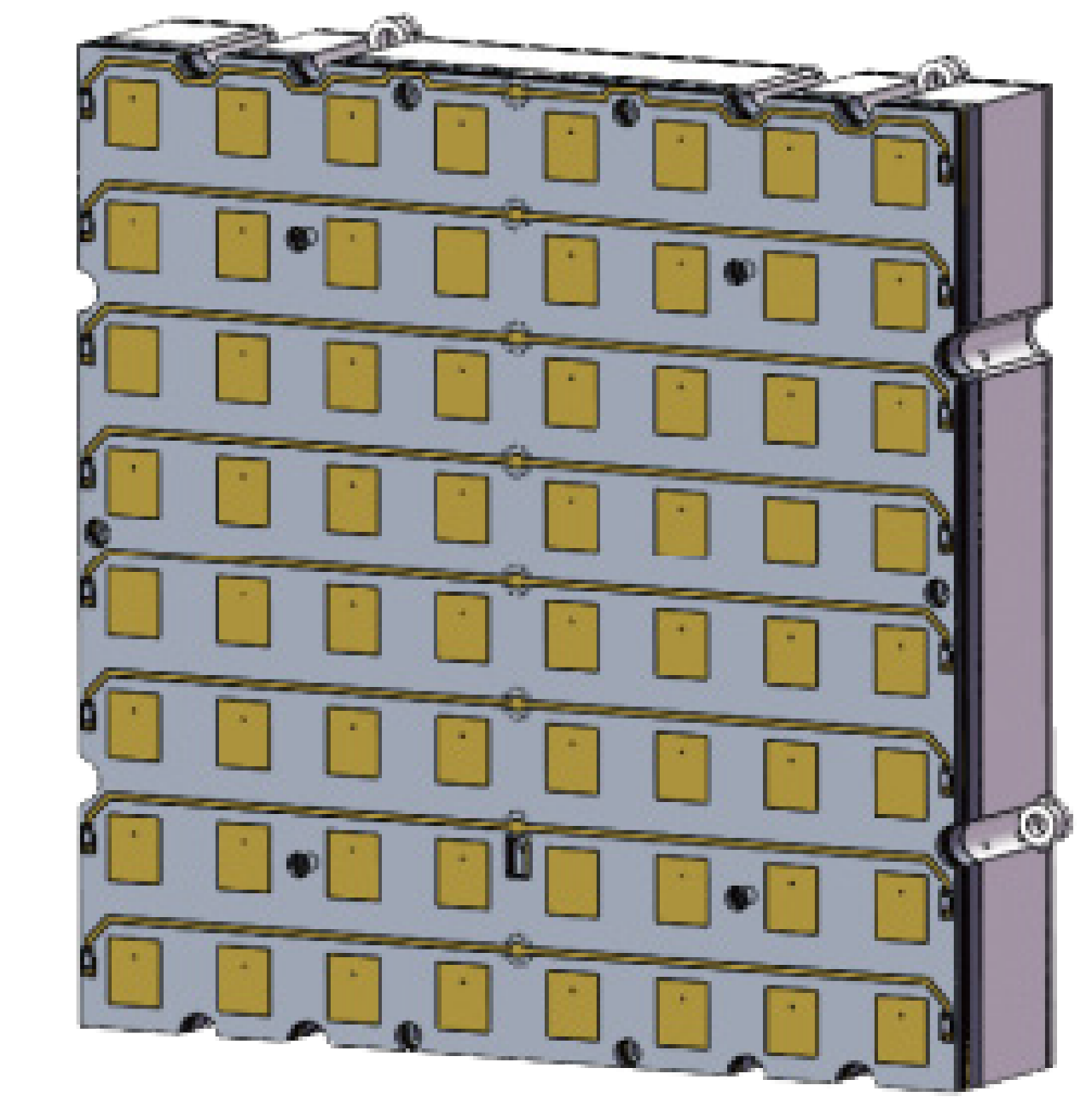

X波段相控阵天线子阵

天线阵列规模为32*32单元阵，为了有效地进行阵列口径综合应用，天线阵面及射频通道采用子阵合成模式，每个子阵由8*8单元组成，具备独立的收发及校正功能。

主要功能：

1.核心收发功能：作为32×32大规模相控阵的天线子阵，工作在X波段（9280MHz-9520MHz），以方位线极化方式独立完成微波信号的发射与接收，是构成大型有源相控阵系统的基础单元。

2.集成校正功能：子阵内部集成了校正网络，具备独立的内校正能力，能够实时监测并校准幅相误差，确保由多个此类子阵拼合成的大阵列具有高精度波束指向与优异的波束性能。3.高增益波束形成：每个8×8单元的子阵在法向可提供不低于22dBi的高增益和小于12°的窄波束宽度，为上层系统进行灵活、高效的波束扫描与口径合成提供了关键的硬件基础。
