天问系统中的实验开发方法

以“实现正弦信号和噪声信号相加的功能”为例，演示如何进行实验开发（搭建流图）。

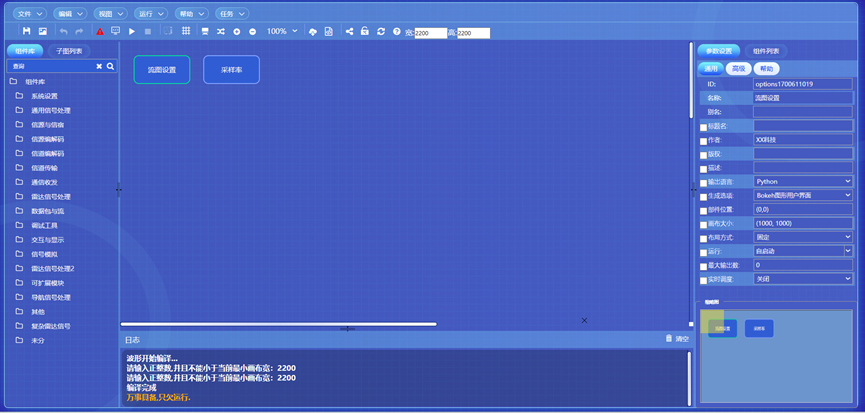

第一步：开发模式下，进入流图搭建界面。

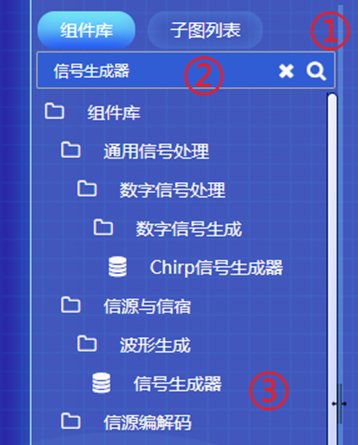

第二步：点击左侧模块库上方的搜索按钮，在出现的搜索编辑框内输入“信号生成器”，然后回车。

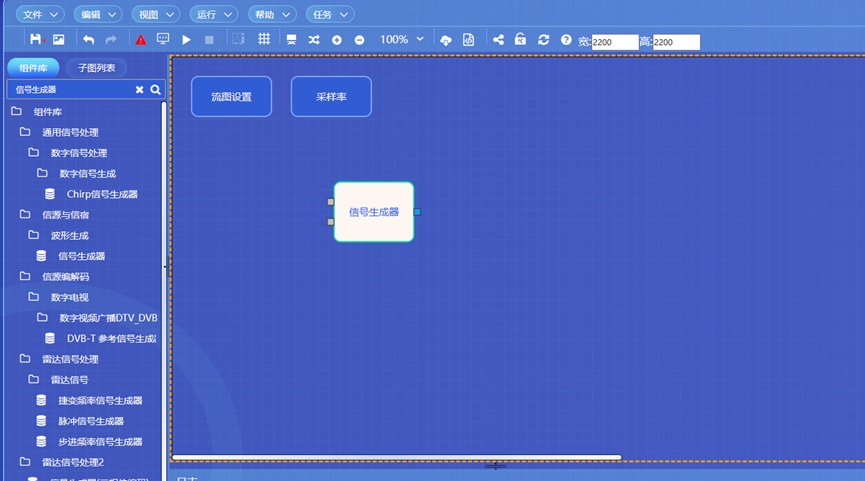

第三步：选中信号生成器模块，按住鼠标左键，将模块拖入流图画布的空白区域，松开鼠标左键，则该模块添加至流图中。

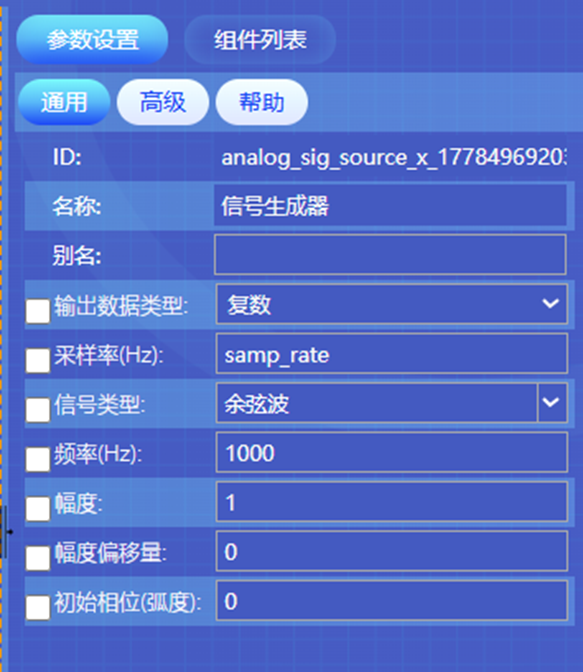

第四步：设置参数。点击模块，在右侧的参数设置区域设置其参数。具体参数如下图所示。

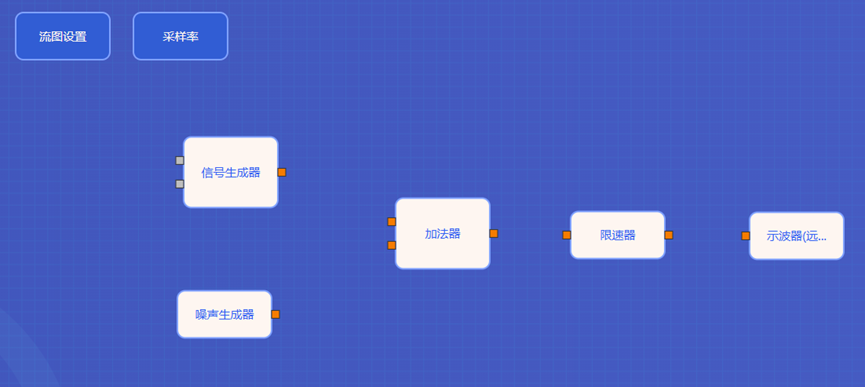

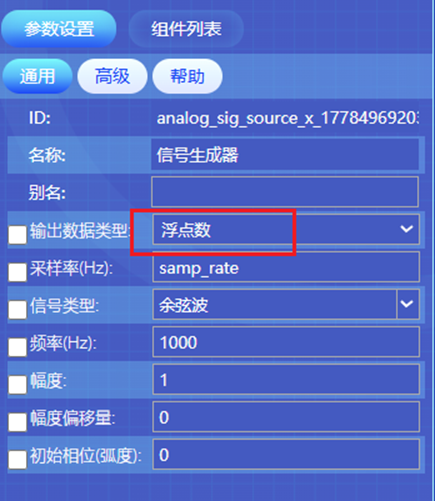

第五步：按照同样的方法，添加噪声生成器、加法器、限速器和示波器(远程)模块，并将各个模块的数据类型改为浮点数，其他参数保持默认。

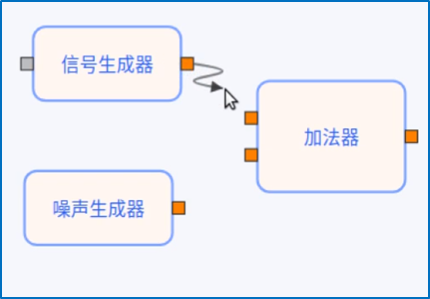

第六步：连线。以信号生成器和加法器为例说明连线的方法。

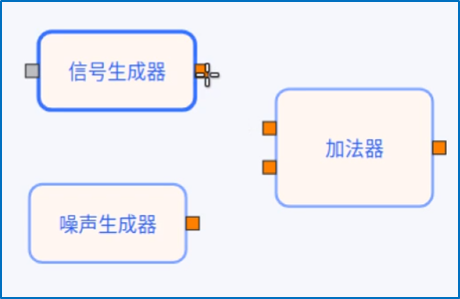

将鼠标移动到第一个模块的输出端口上，鼠标图形变为可连接状态（“+“）；

按住鼠标左键，移动鼠标，出现从输出端口到当前位置的黑色线条；

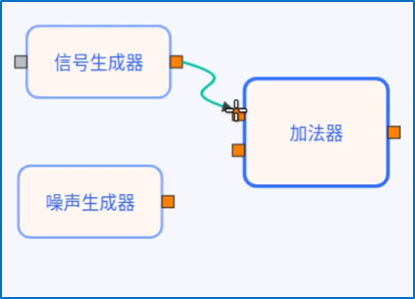

鼠标移至第二个模块输入端口上，连线颜色变为绿色，表示可以释放；

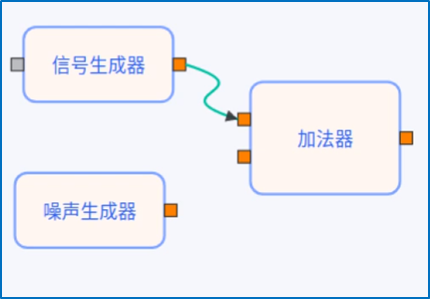

此时松开鼠标左键，连线建立。

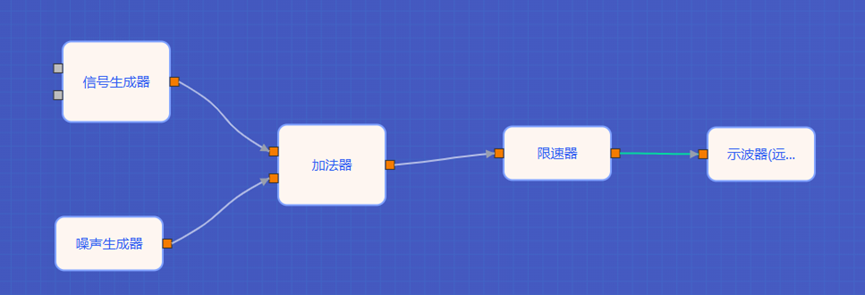

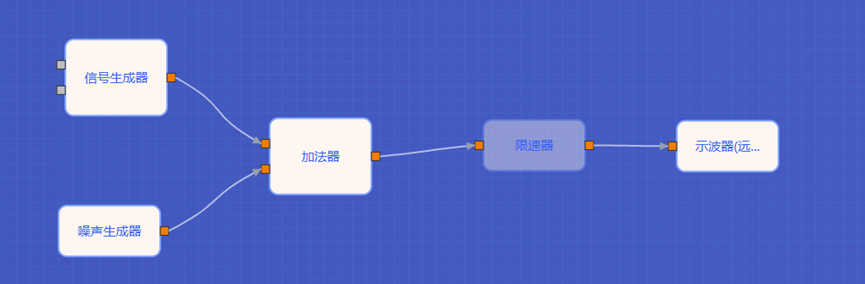

按照同样的方法，连接其余各模块的端口，如下图所示。

第七步：设置模块的演示可见/不可见等属性。

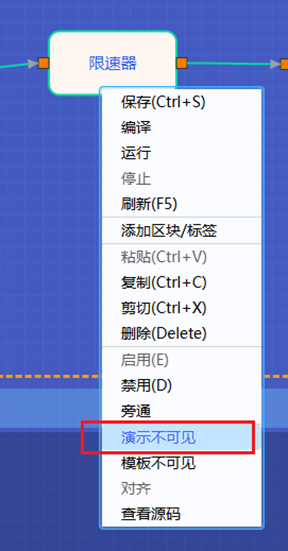

选中限速器模块，单击鼠标右键，选择“演示不可见”，该模块颜色变虚，表示在实验课堂下不可见。

（因为限速器模块的作用是使流图运行是按照设定的速率进行，防止过度占用CPU，该模块与实验原理无关，仅仅是因为流图运行的需要。）

第八步：保存流图，并进行错误检查。

点击工具栏保存按钮，保存流图（红色星号表示流图未保存，保存流图后，红色星号消失。）

保存成功后，流图画布的黄色边框和工具栏保存按钮上的红色星号消失，日志栏给出提示“保存成功”。

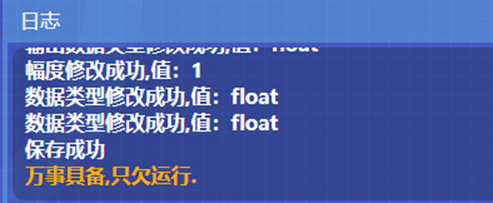

点击工具栏检查按钮，自动检查流图中的错误。如果没有错误，则日志栏给出提示“万事具备，只欠运行”。

第九步：运行流图。

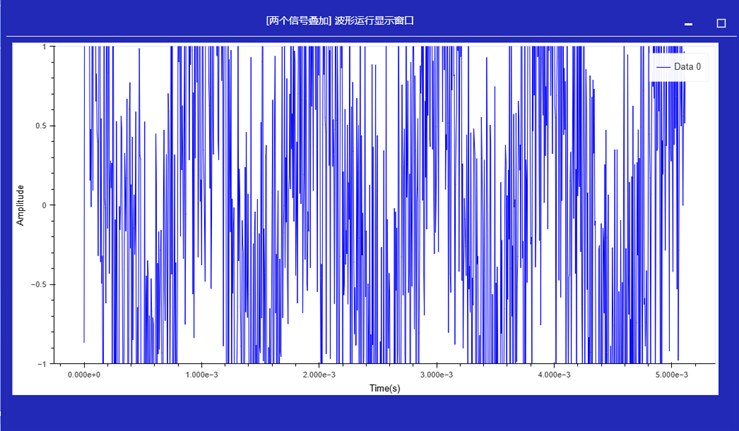

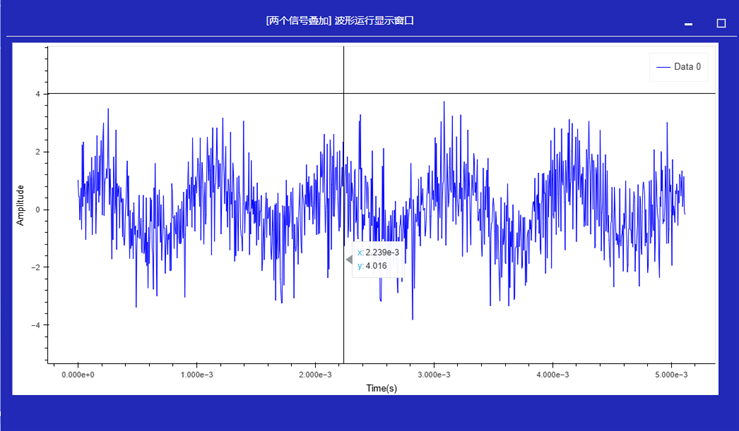

点击运行按钮，运行流图，系统给出运行结果图。将鼠标光标移动到结果窗口中并滚动鼠标滚轮可以缩放波形大小。点击右上方的“最小化”按钮隐藏结果图，点击“显示运行窗口”按钮再次显示结果图。

第十步，结束流图运行。

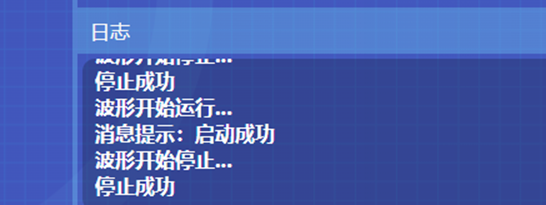

点击工具栏的停止图标，结束当前流图的运行，日志区域会给出提示“停止成功”。
