GNU Radio官方教程系列（二）：第一个流图

本教程将介绍如何在 GNU Radio 中创建和运行你的第一个流程图。

本指南假设已安装 GNU Radio。

起步GNU Radio Companion

GNU Radio Companion（GRC）是一款用于创建和运行流程图的可视化编辑器。GRC 使用 .grc 文件，然后翻译成 Python.py 流程图。

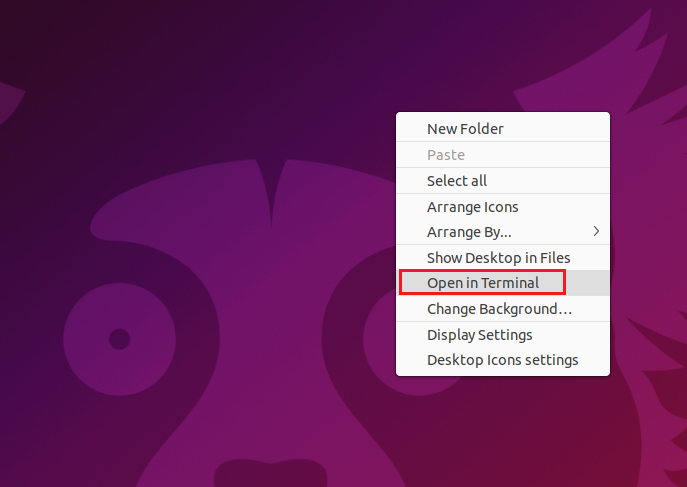

在Ubuntu系统中，通过按 CTRL + ALT + T 或在桌面上右键点击并选择 “在终端中打开 ”来打开终端：

在终端输入：

$ gnuradio-companion &

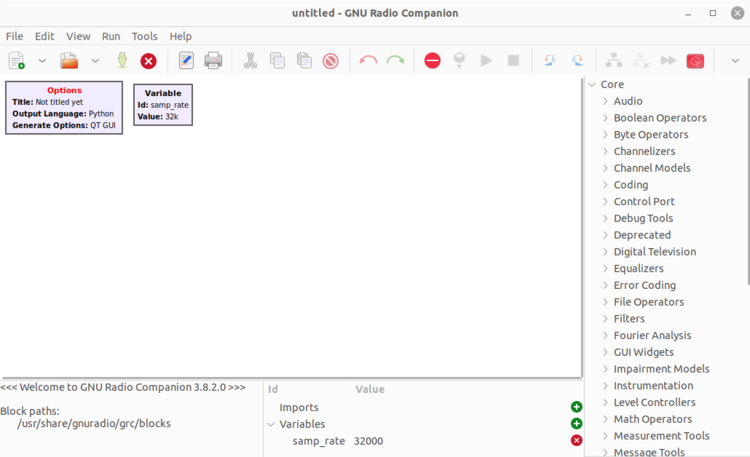

集选区窗口开启：

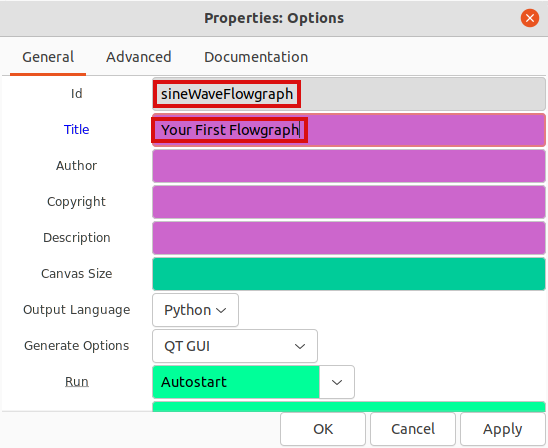

双击 ID 选项块，标题编辑和来命名流程图：

Id 是 Python 流程图的文件名。叫它 sineWaveFlowgraph 。标题是对流程图的描述。点击确定以保存更改。

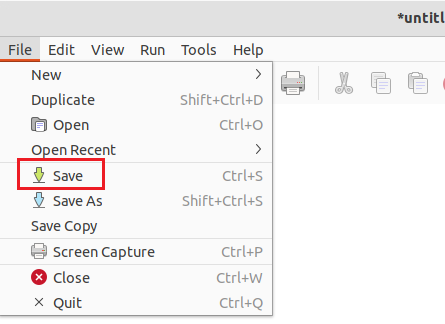

点击 文件：保存 以保存 GRC 流程图。

输入 sineWaveGRC.grc 作为 .grc 文件的名称，以区别于 Id。

GRC 文件已被命名并保存。

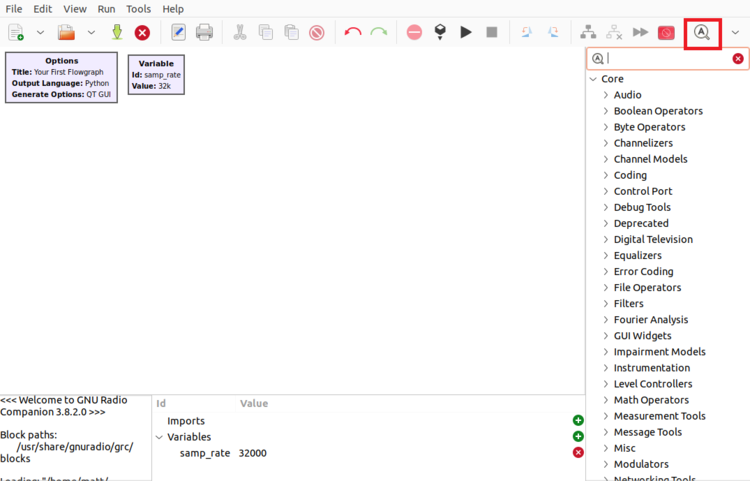

添加块以创建第一个流程图。GNU Radio 自带一个信号处理模块库。这些方块可以通过右侧的箭头浏览。也可以用 CTRL + F 或选择放大镜（红色高亮）来搜索方块：

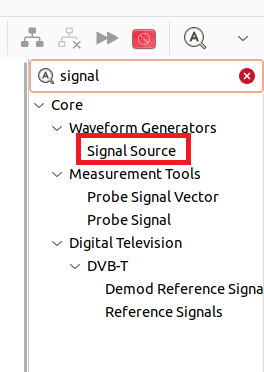

搜索Signal Source 块，然后拖放到 GRC 工作区：

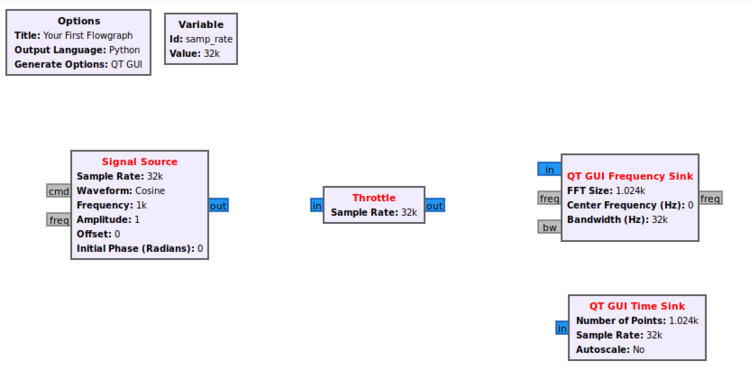

现在搜索Throttle、QT GUI Frequency Sink和QT GUI Time Sink。将每个模块拖放到工作区。流程图应呈现如下内容：

Signal Source 将生成复正弦波， QT GUI Frequency Sink 显示频谱的幅度，QT GUI Time Sink 显示时域。Throttle 块用于没有无线电硬件时的流量控制。

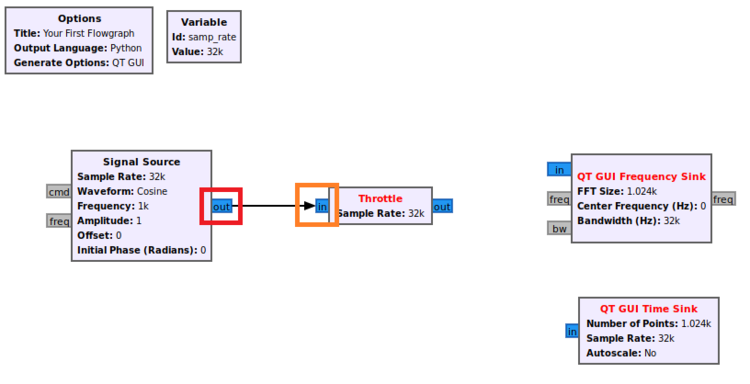

这些方块需要连接起来。先点击信号源的输出（红色高亮），然后点击油门输入（橙色高亮）。

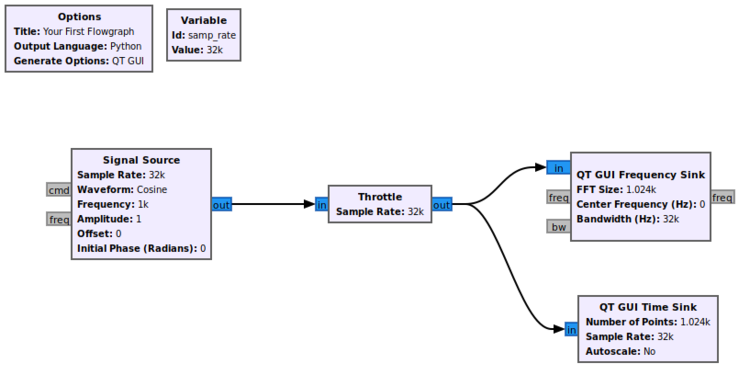

Signal Source 块的文字从红色变 为黑色 。红色文字表示块仍有输入或输出需要连接，才能运行流程图。将throttle输出连接到frequency sink 和time sink：

按下播放按钮（红色高亮）以运行流程图：

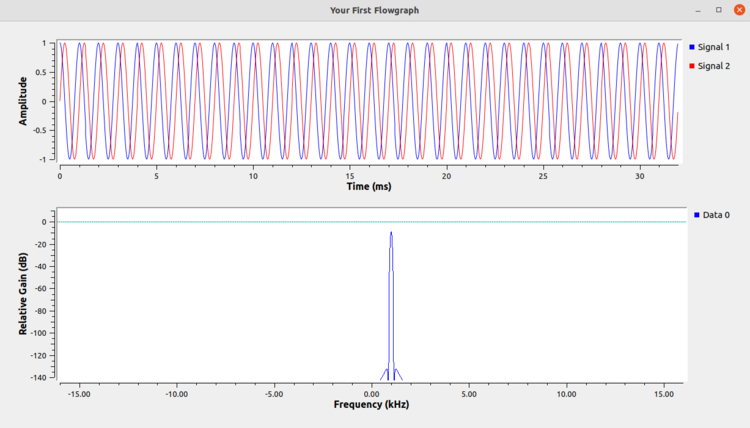

一个新窗口显示时域和频域中的信号：

成功了！流程图正在运行。

打开文件浏览器。有两个文件。第一个文件是 sineWaveGRC.grc ，包含 GRC 中流图显示的信息。第二个文件是 sineWaveFlowgraph.py ，包含实际的 Python 流程图代码。选项块中的 ID 决定了 .py 文件的名称。
