使用GNU Radio和RF310开发信号

GNU Radio 是一个免费且开源的软件开发工具包，提供信号处理模块以实现软件无线电。它可以与外部射频硬件结合使用，用于创建软件定义无线电，被广泛应用于科研、工业、学术、政府和业余爱好者环境中。

DY-RF310设备可配合GNU Radio使用，支撑无线通信研究和无线电系统设计。以下通过一个示例，展示如何在GNU Radio中使用DY-RF310设备实现信号收发。

点击桌面左下角显示所有程序按钮

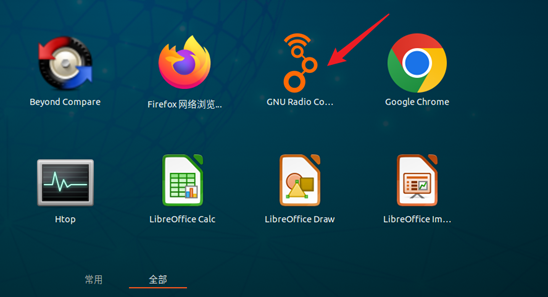

在全部页面中，点击GNU Radio Companion，打开流图编辑界面。

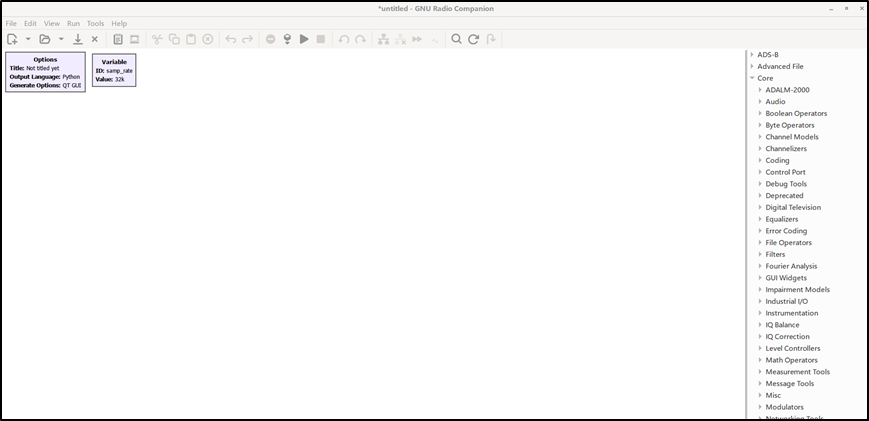

系统将自动创建一个空白流图。

界面左侧空白区域为流图画布，界面右侧为组件库，从组件库中拖拽需要的组件到流图画布中，即可进行信号开发工作。

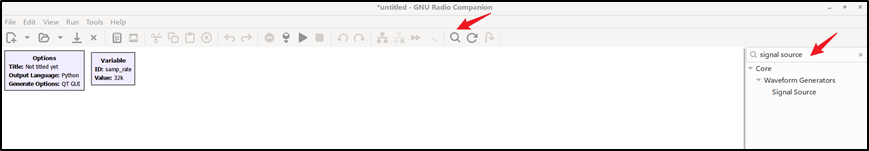

点击搜索按钮，在搜索框中输入signal source。

Signal Source组件的功能是生成基本信号。在搜索结果中，左键点击Signal Source并拖拽到画布中。

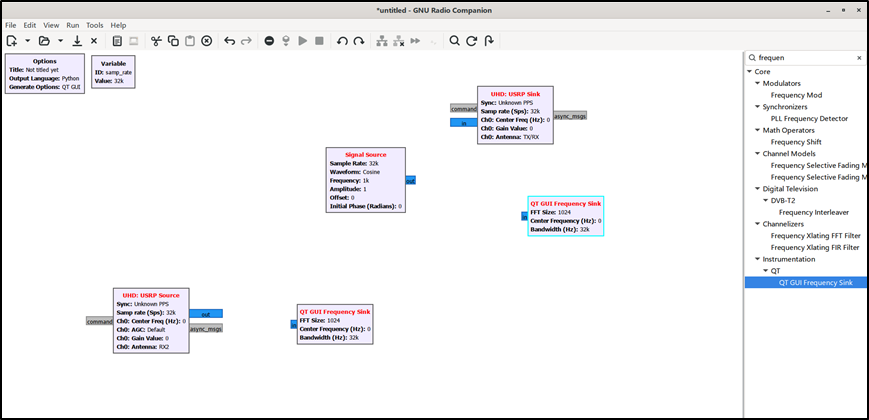

除了Signal Source组件之外，还需要使用USRP Sink、USRP Source、QT GUI Frequency Sink组件。USRP Sink组件用于控制RF310设备发送信号，USRP Source组件用于控制RF310设备接收信号，QT GUI Frequency Sink组件是虚拟频谱仪，可以在屏幕上显示信号的频谱。按照与Signal Source组件相同的方法，将以上组件依次拖拽到流图画布中（注：需要2个QT GUI Frequency Sink组件）。

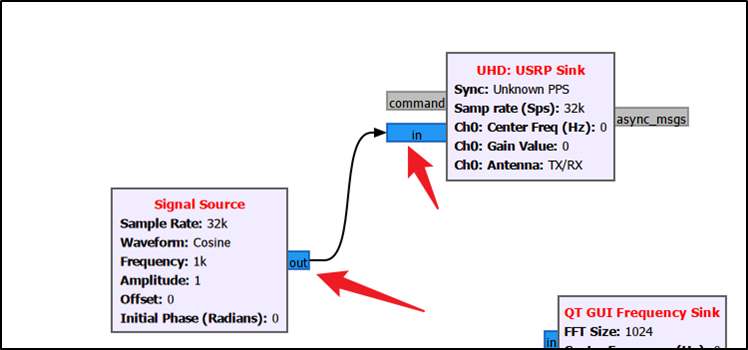

接下来连接组件。首先注意到组件两侧以不同颜色标识的接口，左侧为输入接口（in），右侧为输出接口（out），不同的颜色代表不同的数据类型。左键点击Signal Source组件的输出端口，再左键点击USRP Sink组件的输入接口，完成Signal Source组件与USRP Sink组件的连接。

按照相同的方法，将Signal Source组件与QT GUI Frequency Sink组件连接、将USRP Source组件与QT GUI Frequency Sink组件连接。

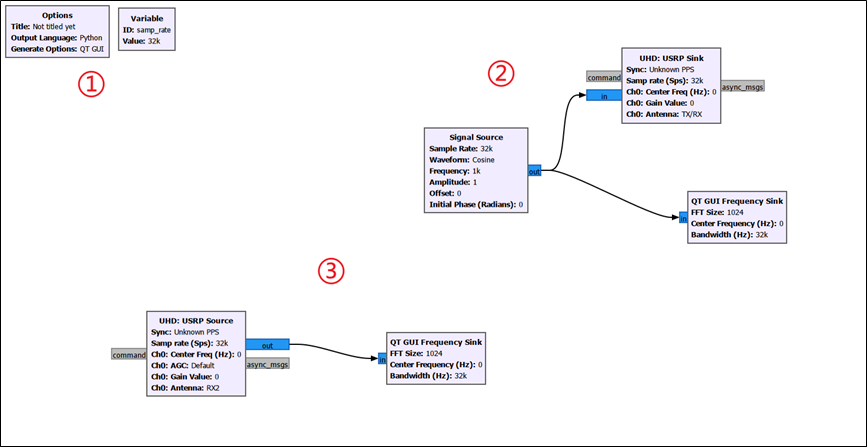

现在可以看到，流图画布分成了三部分：①区域是流图的变量区域，一般为全局性的参数，保持默认即可；②区域的3个组件实现信号发送与发送信号显示；③区域的2个组件实现信号接收与接收信号显示。

接下来配置各个组件的参数。

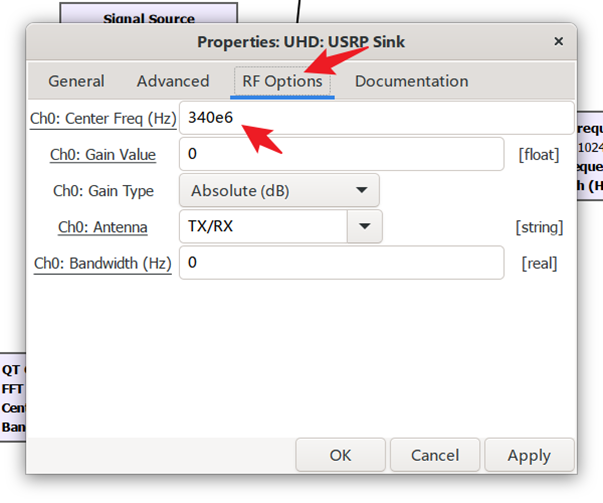

本案例中Signal Source组件使用默认参数，无需修改。左键双击USRP Sink组件，打开参数编辑窗口。选择RF Options，在第一个参数框中输入340e6，即设置RF310设备的信号发送频率为340MHz，其他参数不需要修改，点击右下角Apply完成设置。

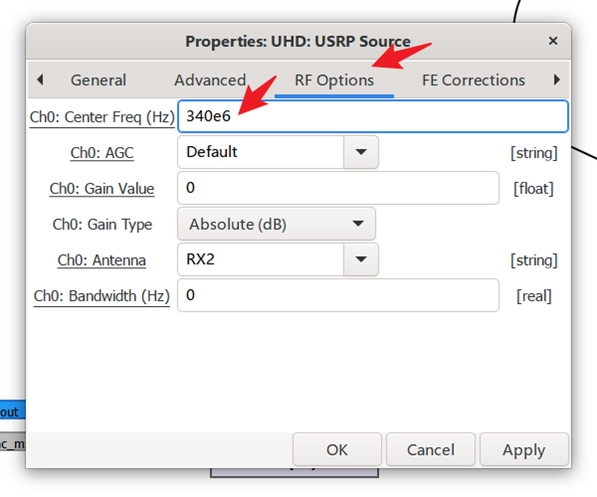

左键双击USRP Source组件，打开参数编辑窗口，选择RF Options，在第一个参数框中输入340e6，即设置RF310设备的信号接收频率为340MHz，其他参数不需要修改，其他参数不需要修改，点击右下角Apply完成设置。

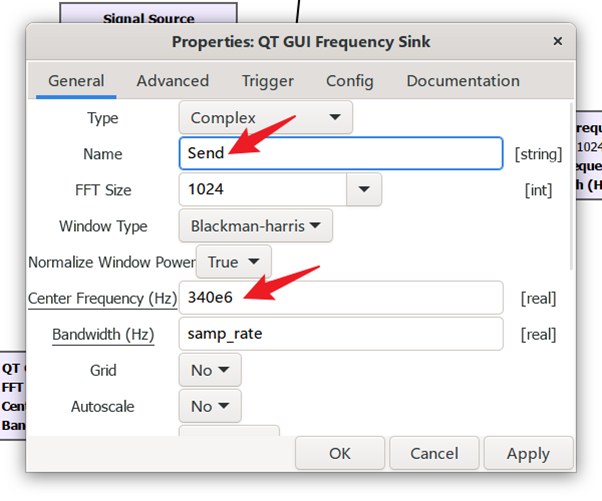

左键双击②区域的QT GUI Frequency Sink组件，在Center Frequency参数框中输入340e6，即将频谱仪的中心频率设置为340MHz；在Name参数框中输入Send，设置虚拟频谱仪显示标题为Send。点击右下角Apply完成设置。

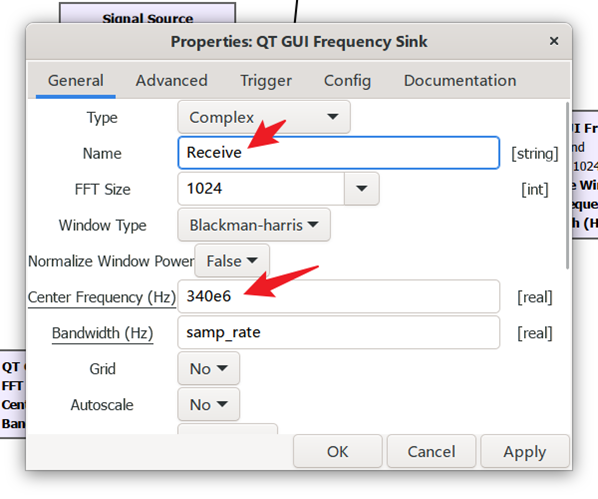

左键双击③区域的QT GUI Frequency Sink组件，在Center Frequency参数框中输入340e6，即将频谱仪的中心频率设置为340MHz；在Name参数框中输入Receive，设置虚拟频谱仪显示标题为Receive。点击右下角Apply完成设置。

至此，已经完成了流图的搭建。这个流图可实现使用RF310设备的发射通道在340MHz的频率上发送一个单音信号，并使用其自身的接收通道在340MHz的频率上接收该信号。

点击工具栏上的运行按钮，启动流图。

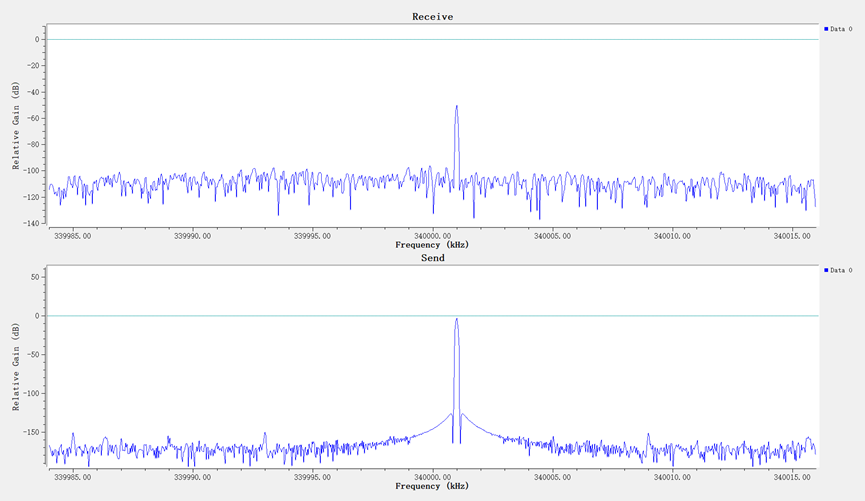

运行结果中，Send频谱仪显示了发送信号的频谱，Receive频谱仪显示了接收到的信号的频谱。

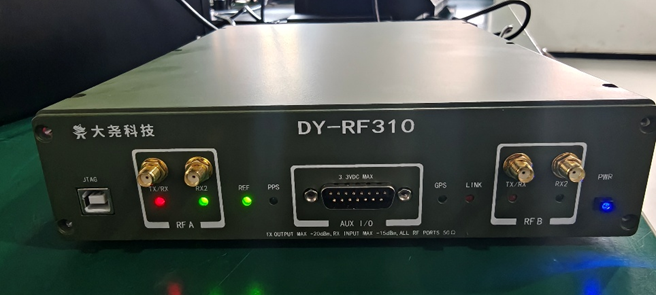

设备射频通道指示灯亮起，表示设备的发送通道和接收通道正在同时工作，进行信号的自收自发。

更多GNU Radio开发案例，请参考GNU Radio教程。
