数字电路实验箱
产品型号 DY-FB-EDU-SD-B
本实验箱是针对数字电子技术相关课程的教学需求和相关高校资深教师合作而研发的。本实验箱采用Proteus软件平台，用仿真的方法进行所有的实验，并在实际的硬件平台上验证仿真结果。学生既可以通过Proteus软件平台的仿真，了解相应实验的技术细节，又可以通过实际硬件电路的运行结果，建立对实验的感性认识。
- 产品资料
- 0 项
- 技术规格
- 10 条
01
INTRODUCTION
产品简介

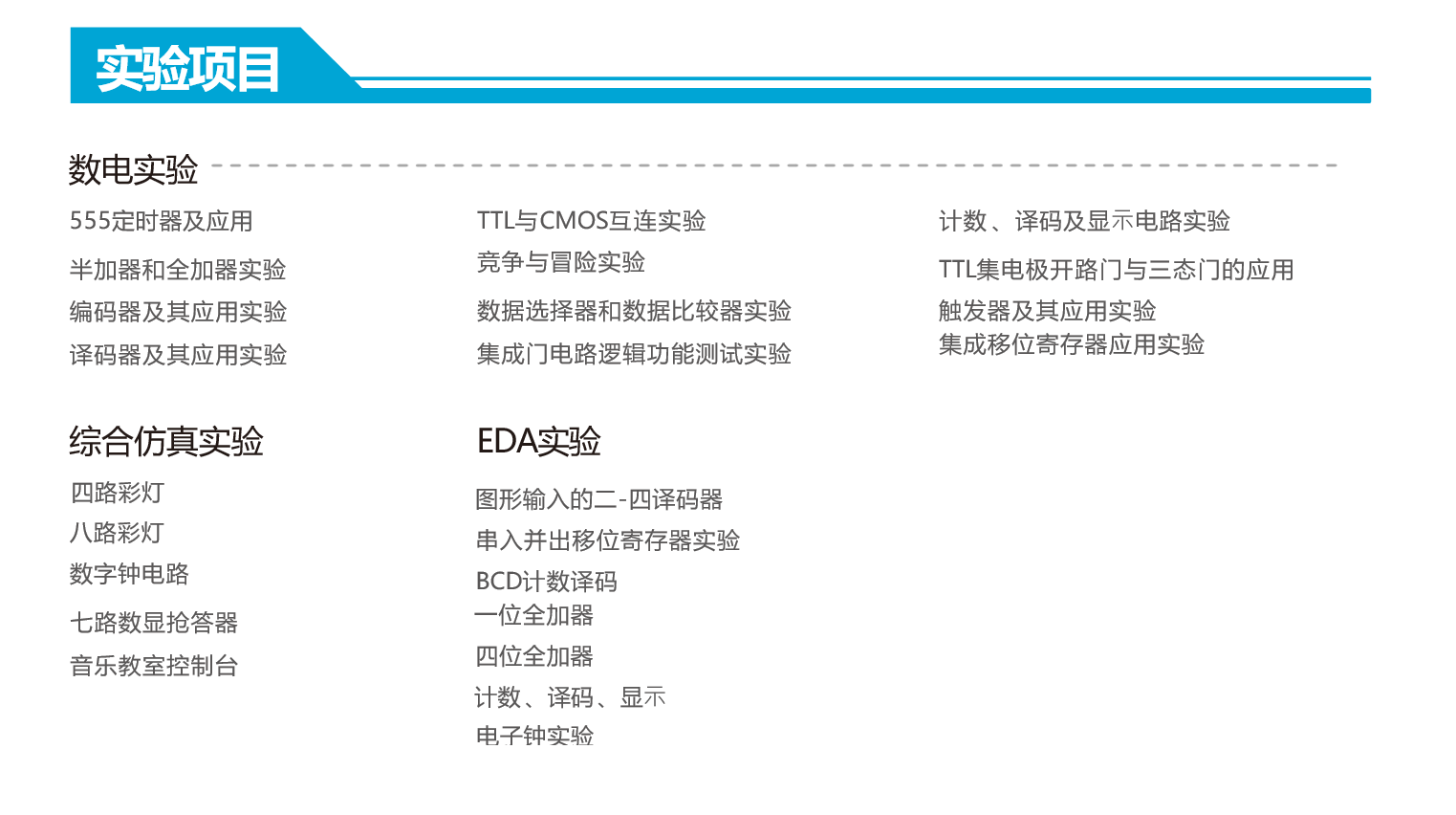

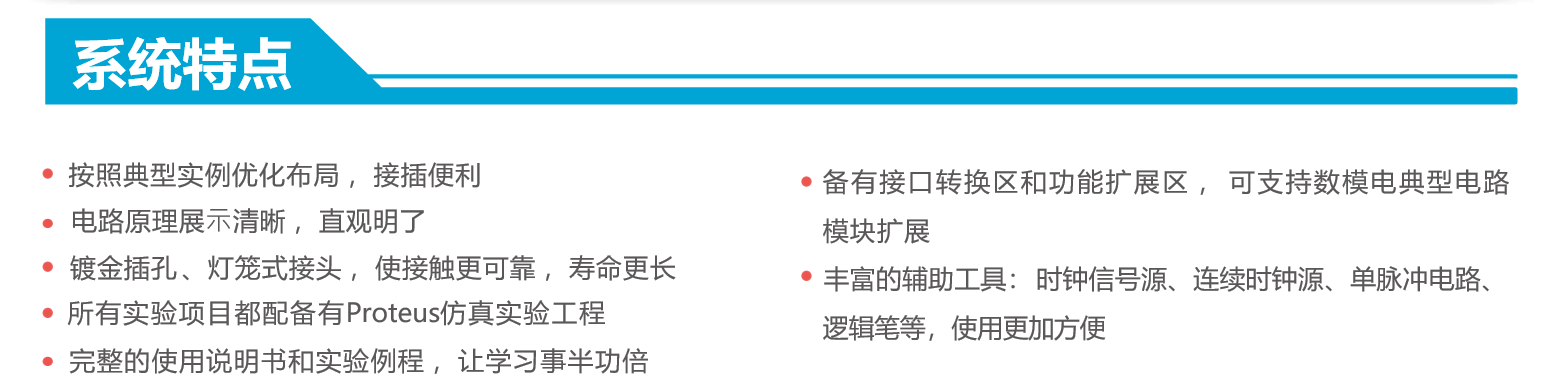

本实验箱是针对数字电子技术相关课程的教学需求和相关高校资深教师合作而研发的。本实验箱采用Proteus软件平台，用仿真的方法进行所有的实验，并在实际的硬件平台上验证仿真结果。
学生既可以通过Proteus软件平台的仿真，了解相应实验的技术细节，又可以通过实际硬件电路的运行结果，建立对实验的感性认识。
02
SPECIFICATIONS

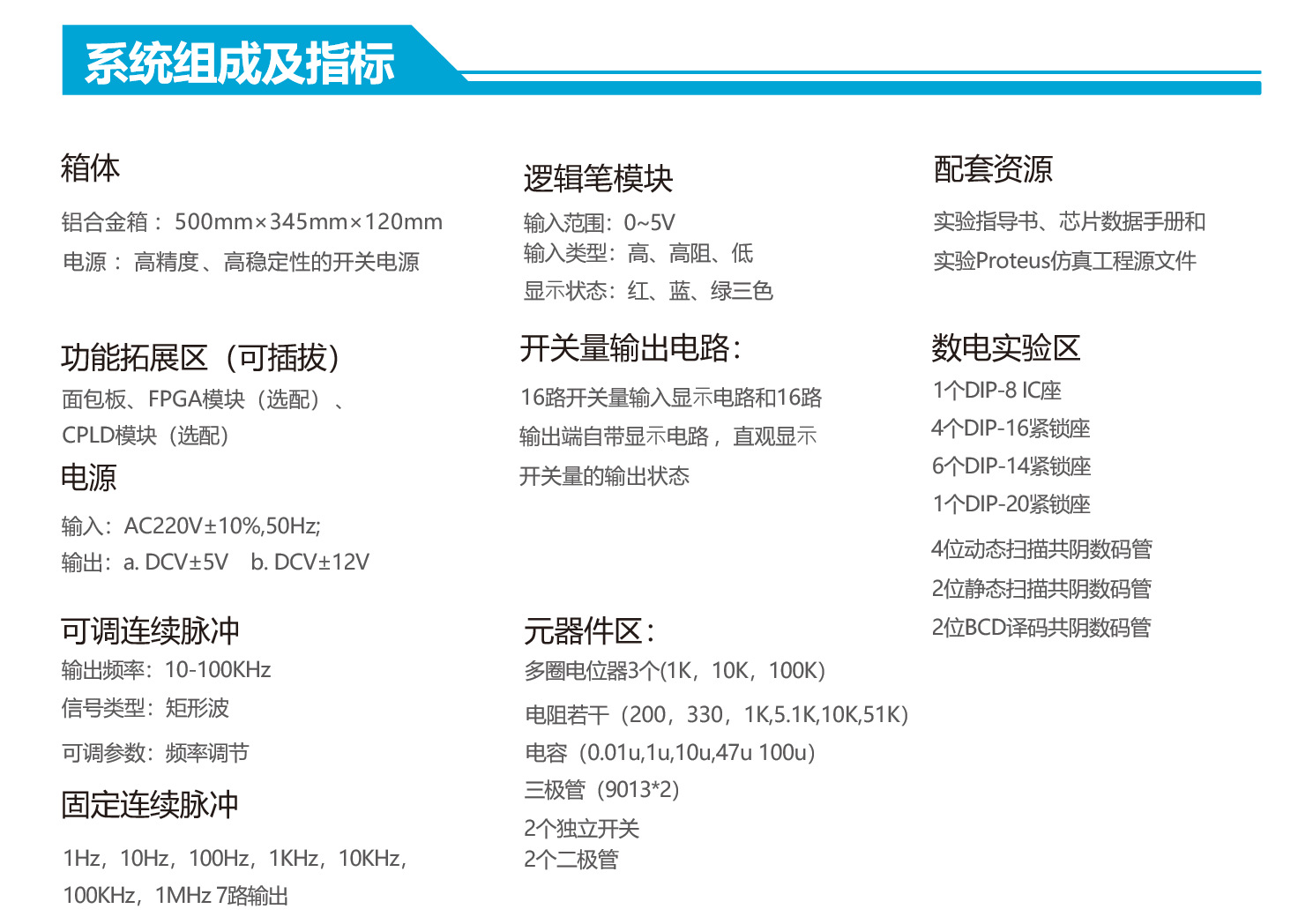

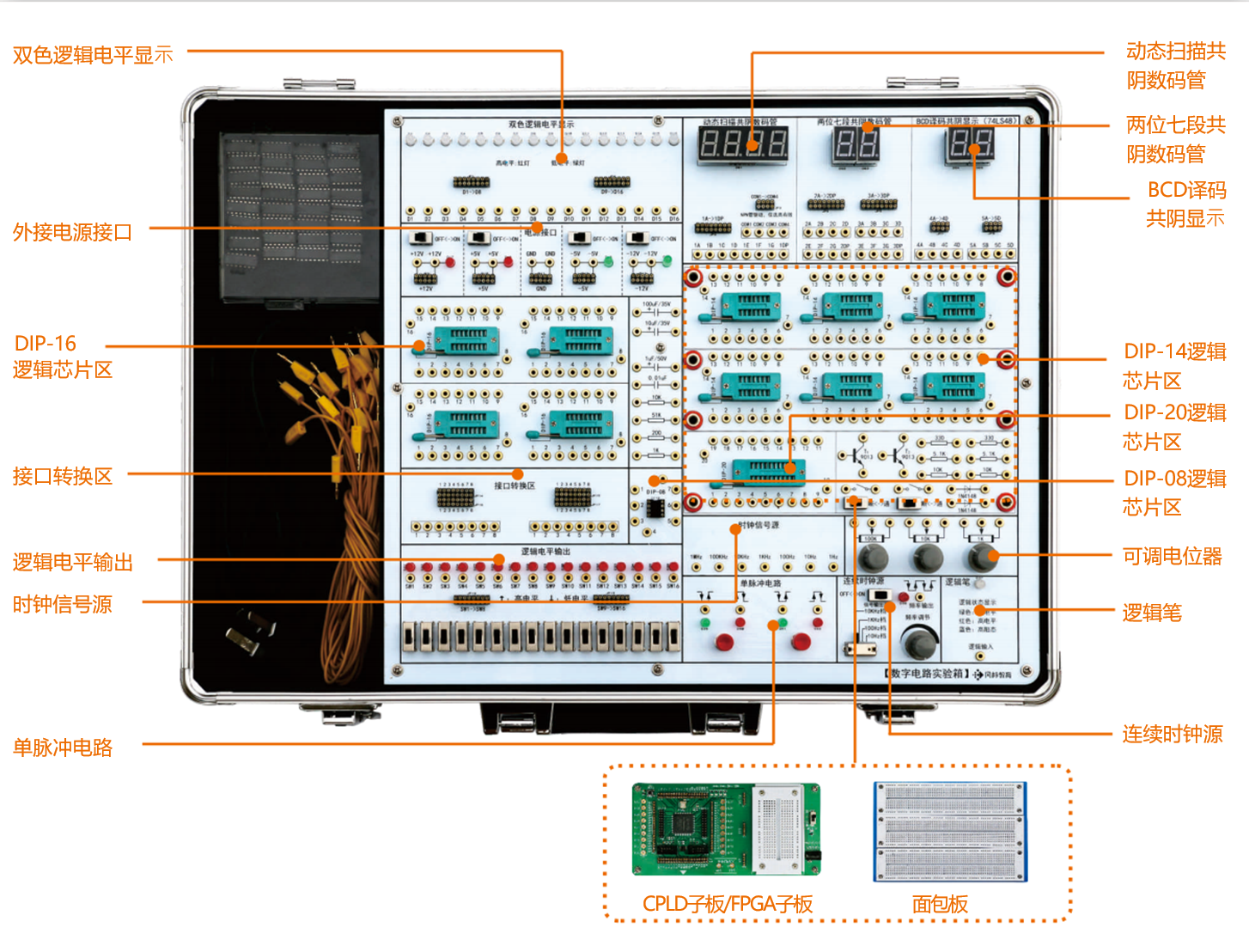

技术规格
- 箱体
- 铝合金箱 ：500mm×345mm×120mm电源 ：高精度 、高稳定性的开关电源
- 功能拓展区（可插拔）
- 面包板、FPGA模块（选配） 、 CPLD模块（选配）
- 电源
- 输入：AC220V±10%,50Hz; 输出：a. DCV±5V b. DCV±12V
- 可调连续脉冲
- 输出频率：10-100KHz 信号类型：矩形波 可调参数：频率调节
- 固定连续脉冲
- 1Hz，10Hz，100Hz，1KHz，10KHz， 100KHz，1MHz 7路输出
- 逻辑笔模块
- 输入范围：0~5V 输入类型：高、高阻、低 显⽰状态：红、蓝、绿三色
- 开关量输出电路
- 16路开关量输入显⽰电路和16路输出端自带显⽰电路 ，直观显⽰开关量的输出状态
- 元器件区
- 多圈电位器3个(1K，10K，100K） 电阻若干（200，330，1K,5.1K,10K,51K）电容（0.01u,1u,10u,47u 100u） 三极管（9013*2） 2个独立开关 2个二极管
- 配套资源
- 实验指导书、芯片数据手册和实验Proteus仿真工程源文件
- 数电实验区
- 1个DIP-8 IC座 4个DIP-16紧锁座 6个DIP-14紧锁座 1个DIP-20紧锁座 4位动态扫描共阴数码管2位静态扫描共阴数码管2位BCD译码共阴数码管
