爱丽丝漫游软件无线电世界（第三章）——SDR的身体

爱丽丝从石碑前离开时，先知的声音从长廊深处飘来，已经变得很轻了：

“记住那张蓝图。理想和现实之间，隔着一段射频前端的路。”

爱丽丝没有回头。前方的光之长廊开始分岔——不再是纯白的代码流，而是变成了一条两侧布满示意图的走廊。每一段墙面都画着信号流图的一个环节，像一本被拆开的教科书摊开在墙壁上。

她在第一段墙面停下了。

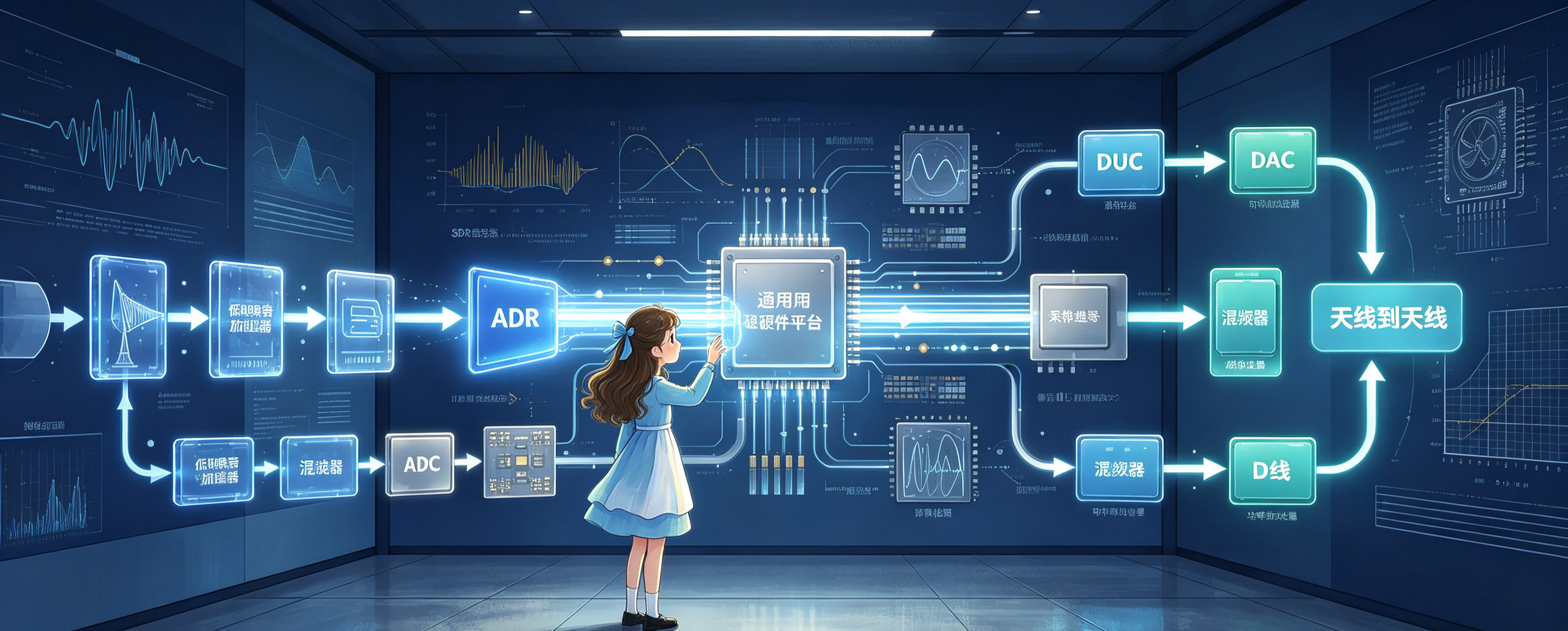

墙面上画着一幅完整的信号流图，从最左侧的天线开始，到最右侧的天线结束，中间用发光的箭头连接着每一个功能模块：

天线① → 射频前端 → ADC → DDC → 基带处理 → DUC → DAC → 射频前端 → 天线②

画面下方有一行小字：

“这就是SDR的身体——信号从左到右是接收，从右到左是发射。”

爱丽丝从左看到右，从右看到左。她看到信号从天线进来，经过射频前端，经过ADC变成数字，经过DDC降速，经过基带处理“动脑子”，然后反向经过DUC升速、DAC变回模拟、射频前端放大、天线发射出去。

“射频前端是这条路上第一个也是最后一个环节——信号进来时它第一个接手，信号出去时它最后一个告别。”

“这部分到底是做什么的？”爱丽丝自言自语。

她往前走了一小段，第二段墙面给出了答案。

一、射频前端的三件事

第二段墙面上画着一个放大的“射频前端”模块——它被拆解成三个串联的子模块，每一个都用不同颜色的光标记：

① 低噪声放大器（LNA）→ ② 滤波器 → ③ 频率变换器（混频器）

“射频前端做三件事，”墙面上的文字写着，“而且只做三件事。”

爱丽丝停下来仔细读：

第一件事：放大。从天线进来的信号非常微弱——可能只有百万分之一伏特。直接送去处理，会被噪声淹没。射频前端先用一个低噪声放大器（LNA） 把信号放大。关键是“低噪声”——放大器本身不能引入太多新的噪声，否则放大的同时也在放大自己的毛病。

第二件事：滤波。天线接收到的信号不只是你想要的频率——它会收到整个频段的所有电磁波。射频前端用一个带通滤波器把不要的频率切掉，只保留你感兴趣的那一段。就像你只想听小提琴的声音，就先堵住耳朵不听鼓声和掌声。

第三件事：频率变换。这是最核心的一步。天线收到的是高频信号——几十兆赫兹、几百兆赫兹、甚至几千兆赫兹。高频信号速度快、波长短、信息密度大。但高频信号很难直接送进ADC做模数转换——ADC不够快，即使够快也不够准。所以需要把高频信号“变”成一个更低、更容易处理的频率。

“这个‘变’的方法有两种，”墙面上的文字继续写道，“就像翻译有两种方式。”

二、频率变换的两种方式：超外差与零中频

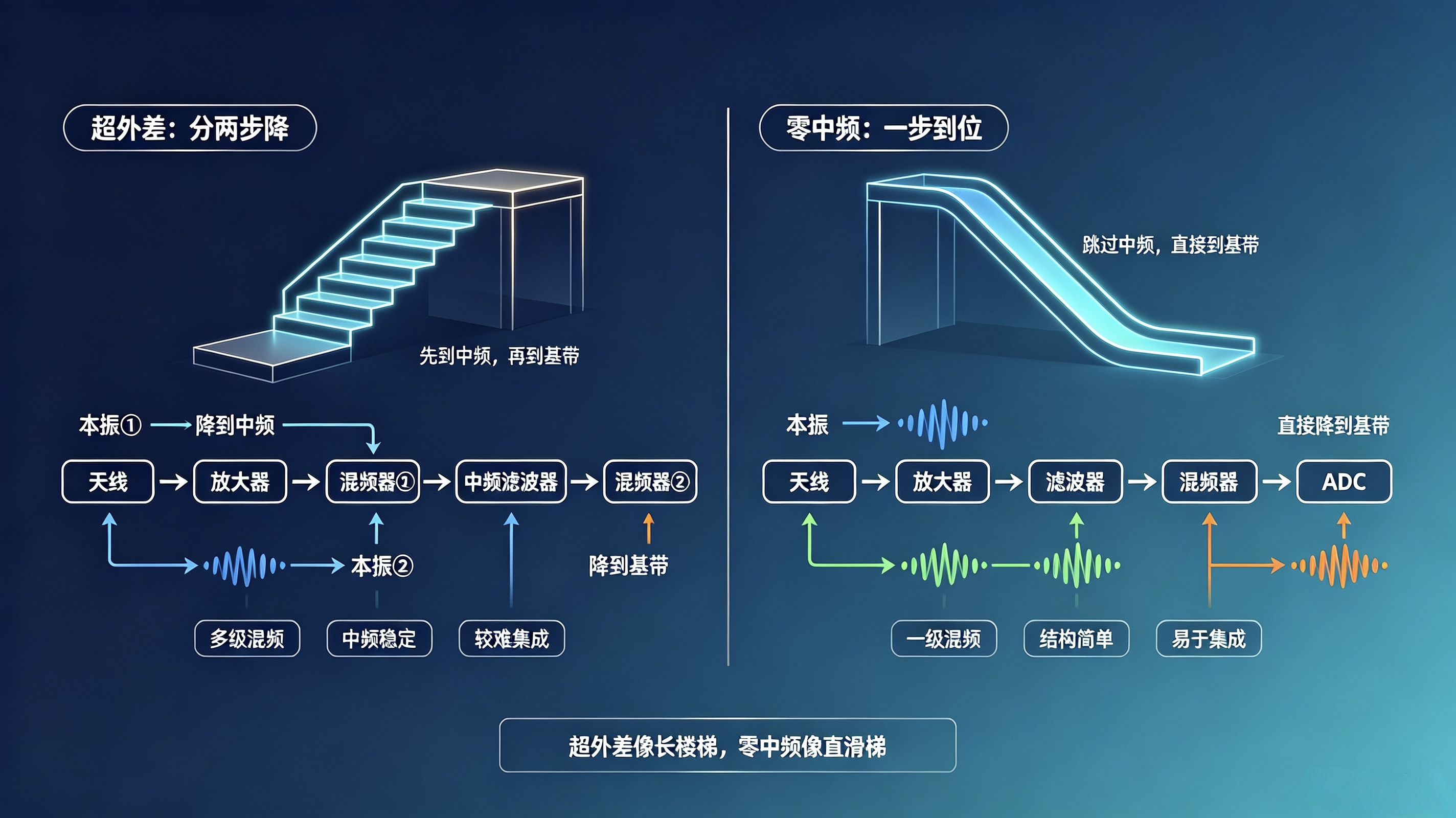

墙面上出现了两幅并排的示意图。

左图：超外差架构

信号从天线进来 → 放大器 → 滤波器 → 混频器①（与本地振荡器混频，变到中频） → 中频滤波器 → 混频器②（与另一个本地振荡器混频，变到基带） → ADC

“超外差：分两步降。先把高频信号降到一个‘中频’（Intermediate Frequency），再从中频降到基带。中频是一个固定的中间频率——不管是2GHz进来的信号，还是900MHz进来的信号，超外差都先把它统一变成同一个中频（比如70MHz），然后再降一次到基带。”

“超外差的好处是：中频处理成熟、稳定，滤波器性能好。缺点是：需要多级混频，电路复杂，需要外部声表面滤波器，难以集成。 ”

爱丽丝想起她在第一次冒险中见过的那些“焊死的房间”——老式收音机里那种用铜线圈和电容调出来的中频变压器，就是超外差架构的产物。

右图：零中频架构

信号从天线进来 → 放大器 → 滤波器 → 混频器（与本地振荡器混频，一步到基带） → ADC

“零中频：一步到位。用一个本地振荡器直接把射频信号降到基带——跳过了中频这一步。因为没有中频，所以叫‘零中频’。”

“零中频的好处是：只需要一级混频，电路简单，可以集成到单颗芯片里。缺点是：直流偏移、本地振荡器泄漏、谐波干扰等问题需要仔细处理。”

爱丽丝在两幅图之间来回看了几遍。超外差像一段长楼梯——先下到中间的休息平台，再下一层到地面。零中频像一条直滑梯——从顶层直接滑到底。

三、射频集成芯片——零中频的“心脏”

墙面上的下一段文字，配着一幅芯片的放大示意图：

“现代SDR平台——尤其是那些小巧的USB棒和板卡——几乎都使用零中频架构。原因很简单：整个射频前端可以做到一颗芯片里。放大、滤波、混频、甚至ADC——全部集成在一起。”

墙面上列出了几颗典型的射频收发芯片：

AD9361（亚德诺半导体）：SDR领域最知名的芯片。覆盖70MHz到6GHz，带宽从200kHz到56MHz可调。2×2 MIMO（双发双收）。USRP B200/B210使用的就是这颗芯片。

AD9371：AD9361的升级版。频率范围300MHz到6GHz，带宽更高，内部集成了更多数字信号处理功能。用于更高性能的SDR平台。

LMS7002M（Lime Microsystems）：覆盖100kHz到3.8GHz，带宽最高120MHz。LimeSDR系列使用的核心芯片。开源硬件社区的代表作。

GC080X（地芯科技）：国产宽带射频收发芯片，30MHz到6GHz，带宽100MHz。支持2发2收。常与国产FPGA搭配使用。

CX9261H（城芯科技）：国产高性能射频收发器，覆盖70MHz到2700MHz，3收2发，主要用于军用和高端通信系统。

“这些芯片，就是零中频架构的‘心脏’，”墙上的文字总结道，“它们把过去需要一整块电路板才能完成的事，压缩到了指甲盖大小。射频前端不再是焊死的‘房间’，而是变成了可编程的、可重复配置的芯片——不同的频率、不同的带宽、不同的增益，全部通过软件来设定。”

爱丽丝看着那几颗芯片的示意图——它们的大小和形状各不相同，但都在做同一件事：把天线信号变成基带信号，或者反过来。

“所以……”她慢慢地说，“射频前端也从‘硬件焊死’变成了‘软件可配’？”

墙面上的文字闪了一下，像是赞同：

“是的。射频前端不再是固定的电路。这些芯片的滤波器带宽、混频频率、增益——全部可以通过软件写入寄存器来改变。射频前端的‘硬件’边界也在后退，越来越多的功能正在被软件接管。 ”

四、ADC——数字世界的口岸

她在走廊里继续往前走。下一段墙面挂着ADC的示意图——一个圆形的、泛着蓝色光芒的“口岸”，信号从左边（模拟世界）进入，从右边（数字世界）出来，变成了一串整齐的0和1。

墙面上的文字简洁：

“ADC——模数转换器。模拟信号变成数字信号的地方。 到了这一步，信号不再是连续变化的电压，而是一串采样点——每一个点都是一个数字。”

“采样率：每秒采多少次。采得越快，能处理的信号频率越高。CD音乐的采样率是44.1kHz，人的声音是8kHz，Wi-Fi信号需要几十MHz。”

“分辨率：每个采样点用多少比特表示。比特越多，精度越高。CD音乐用16比特，专业SDR用12比特、14比特甚至16比特。”

“ADC是SDR的咽喉——它决定了这个SDR能处理多高频率、多高精度的信号。ADC的采样率和分辨率越高，SDR的‘视野’越宽、看得越清——但功耗和成本也越高。”

爱丽丝想起先知说过的话：“ADC还不够快、不够准。理想是天线后面直接ADC，但现实是在中频处数字化。”她此刻看到的就是那个“现实”——信号经过了射频前端的三道工序之后，才来到ADC的门口。

而ADC的出口，就是数字信号旅程的起点——下一站要探索的地方。

五、发射方向——反向走一遍

她在走廊里走到一个岔口，一块路牌指示着：

“接收方向已走完。发射方向是反向的镜像。”

爱丽丝转身往回看。

如果接收方向是：天线 → 射频前端（放大/滤波/降频）→ ADC → DDC → 基带处理

那么发射方向就是它的镜像：基带处理 → DUC → DAC → 射频前端（升频/滤波/放大）→ 天线

“接收是把高频变低频，发射是把低频变高频。”墙面上的文字说，“射频前端在发射方向做的事和接收方向正好相反——它要把基带信号升到射频频率，然后放大、发射出去。”

她继续往前走，发现自己绕了一圈，重新回到了第一段墙面那幅完整信号流图的位置。

画面下方多了一行小字，像是刚才没有的：

“信号流的每一个环节，都会有专门的场所向你展开。射频前端你刚刚走过了。ADC你也认识了。”

“下一站，你将看到ADC之后、基带处理之前的那一段路——数字变频工厂。”

“而在此之前，”墙面上的光忽然向两侧分开，露出一条新的走廊，“你需要先认识一下让这条路运转起来的三位主角。他们已经准备好了。”

爱丽丝转头看向那条新的走廊。走廊尽头透出红、蓝、绿三色交织的光——红色热烈，蓝色深邃，绿色平稳——三束光从同一个方向射过来，交汇成一条通往未知的路径。

她朝着那束三色光走去。

（未完待续，下一章：三兄弟的舞台——爱丽丝将走进一座巨大的剧场，看到FPGA、DSP、CPU三兄弟同台演出，各司其职。在进入数字变频工厂之前，她需要先知道：是谁在做变频、是谁在做运算、是谁在掌控全局。）

【第三章知识点回顾】

下一章预告：三兄弟的舞台——爱丽丝将走进一座巨大的剧场，看到FPGA、DSP、CPU三兄弟同台演出，各司其职。她将理解SDR数字域的分工：重活归FPGA，精活归DSP，管活归CPU。
