通用软件无线电外设（USRP）选型技术白皮书

2026年2月24日NI官网发布了通用软件无线电外设（USRP）选型技术白皮书，原文链接：https://www.ni.com/zh-cn/shop/wireless-design-test/what-is-a-usrp-software-defined-radio/which-usrp-is-right-for-you.html，该白皮书系统阐释USRP硬件架构、选型维度、软件开发适配性及各型号技术特性，为通信、雷达、电子战（EW）、6G研发等领域工程师，提供适配实际应用需求的USRP设备选型依据，同时为军用射频技术研发、测试与部署的SDR设备选型提供专业指导。

前言

软件无线电（SDR）以软件定义射频功能为核心特性，突破了传统硬件无线电的功能固化限制，凭借灵活可配置、功能可拓展、开发门槛低的优势，成为无线通信、下一代雷达、电子战、无线空口（OTA）测试、6G等领域原型验证与工程部署的核心工具。通用软件无线电外设（USRP）作为NI旗下核心的SDR产品系列，构建了从低成本入门款到高端多通道高性能款的全品类硬件矩阵，适配实验室研发、外场测试、分布式部署、严苛环境应用等多场景需求。

本白皮书从USRP核心基础架构出发，围绕硬件选型核心维度、软件开发工具链、全型号技术特性展开系统解析，结合实际应用场景明确选型原则，并补充SDR相关背景知识，形成一套科学、可落地、全维度的USRP选型体系，为不同领域工程师提供专业参考。

一、USRP核心基础：定义、架构与通用特性

1.1 USRP与SDR的关联

通用软件无线电外设（USRP）属于NI软件无线电产品系列，是面向无线研究与工程应用的标准化SDR设备，主要用于无线系统的原型验证、算法开发与实际部署，核心应用场景覆盖通信开发、下一代雷达研究、电子战（EW）、无线空口测试、高级无线通信（6G）研究等。

与传统硬件无线电相比，USRP保留了SDR的核心优势：通用硬件架构+软件定义功能，工程师可通过自定义信号处理算法，实现射频信号的接收、处理、发射全流程调控，无需更换硬件即可适配不同频段、不同调制方式的无线应用需求。

1.2 USRP统一核心硬件架构

所有NI USRP产品均采用标准化的核心硬件架构，各模块分工协作实现射频信号的全流程处理，是USRP具备跨场景适配能力的基础。图1为SDR（USRP）的典型硬件架构，核心分为五大模块，各模块功能与技术特性如下：

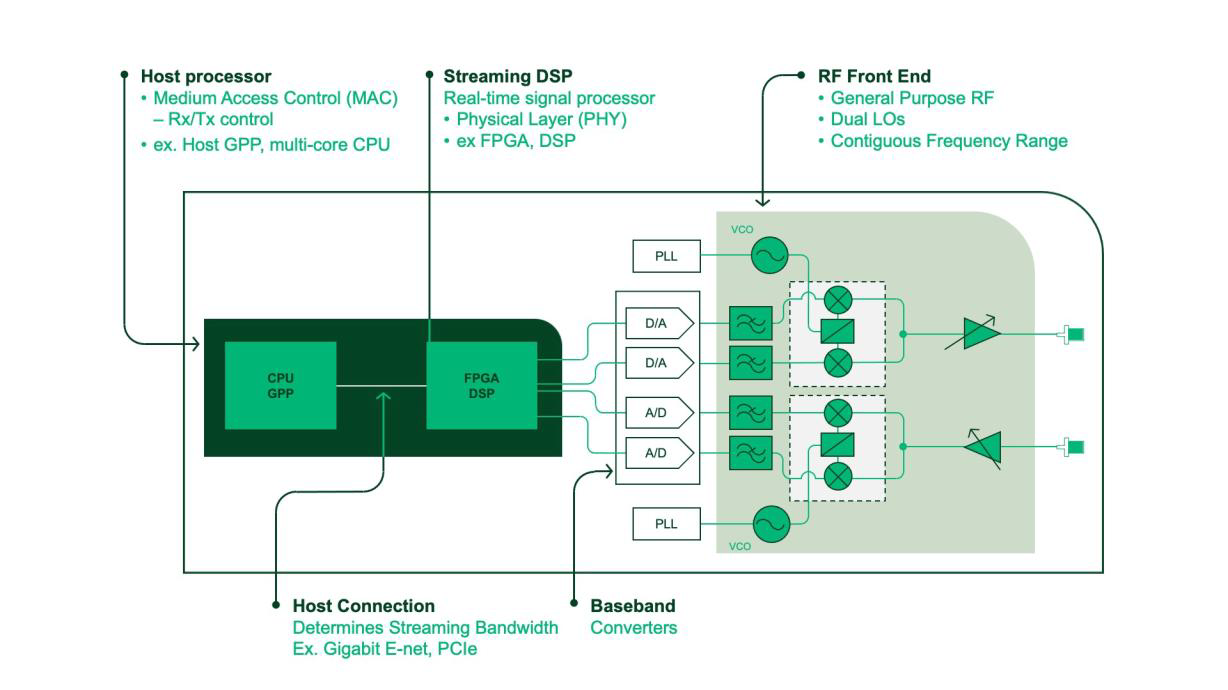

图1. SDR的典型硬件架构

1.主机处理器（Host processor）：如多核CPU、主机GPP，负责介质访问控制（MAC）层控制、应用层代码运行，是设备的“控制中枢”；

2.实时信号处理器：如FPGA、DSP，负责物理层（PHY）算法实现、高速信号处理，是SDR的“运算核心”，支撑低延时、高带宽的信号处理需求；

3.射频前端（RF Front End）：包含双本地振荡器（LO）、VCO、PLL等，实现频率转换、信号放大与滤波，决定设备的频率覆盖范围与射频性能；

4.基带转换器：由A/D、D/A转换器组成，实现模拟射频信号与数字基带信号的互转，是“模数衔接”的关键；

5.主机连接接口：如千兆以太网、PCIe、USB，负责主机与硬件的数传交互，直接决定设备的流媒体带宽。

1.3 USRP硬件的通用梯度特性

NI提供多梯度的USRP硬件型号，从小型、低成本的入门级设备，到高端、多通道搭载大型FPGA的高性能设备，均遵循上述核心架构，仅在硬件配置、性能参数、拓展能力上存在差异，可满足不同研发阶段、不同应用场景的需求：

• 入门级：基于小型FPGA，成本低、体积小，适配教学、入门研发、简单测试；

• 中高端：搭载中大型FPGA，支持多通道、大带宽，适配实验室原型验证、中等性能需求的工程应用；

• 旗舰级：搭载RFSoC高端芯片，支持相位相干、超宽带、高频段，适配6G研发、雷达研究、电子战等高性能需求场景。

二、USRP硬件选型：核心维度与关键考量

硬件选型是USRP应用的核心环节，需围绕实际应用需求展开，核心考量信号参数、SWaP-C、部署形式、同步需求、FPGA资源、应用环境六大维度，同时权衡价格与性能的匹配性，避免盲目追求高性能导致的成本浪费，也防止硬件参数不足无法满足应用需求。以下为各选型维度的详细解析与选型依据。

2.1 信号参数：频率范围与瞬时带宽（核心射频指标）

频率覆盖范围和瞬时带宽是USRP选型的首要考量指标，直接决定设备能否适配目标应用的射频需求，同时需兼顾数据接口的传输能力，确保信号数据的高效传输。

1.频率范围：USRP各型号的频率覆盖跨度极大，低频端可至直流（DC）或75MHz，高频端按型号分为多个梯度，可匹配从民用通信到军用射频、6G研发的全频段需求：

– 基础款：USRP 290x、B200mini等，覆盖至6GHz，适配民用通信、常规射频测试；

– 中高端：X410覆盖至7.2GHz，X300系列搭配OBX子板覆盖至8.4GHz（适配6G FR3频段）；

– 旗舰款：NI Ettus USRP X420覆盖至20GHz，支持FR3、Ku、X频段等高频频谱，适配卫星通信、雷达研究、高端6G研发。 图2为基于RFSoC打造的Ettus USRP X420，是高频段宽频带SDR的代表：

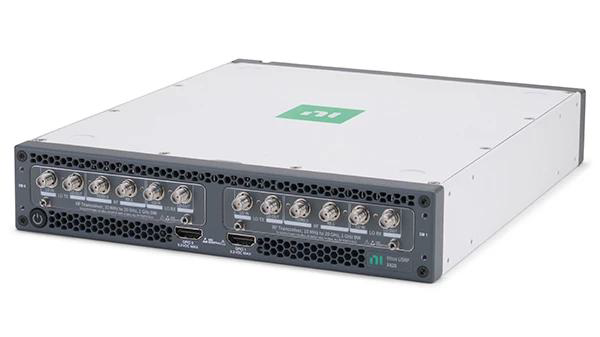

图2. 基于RFSoC打造的Ettus USRP X420是一款高频率带宽SDR，中心频率最高可达20 GHz。

2.瞬时带宽：决定设备捕获和处理宽带信号的能力，不同型号带宽差异显著，入门款多为56MHz，旗舰款Ettus USRP X440可达1.6GHz（图3），适配雷达研究、宽带频谱监测等大带宽需求场景；

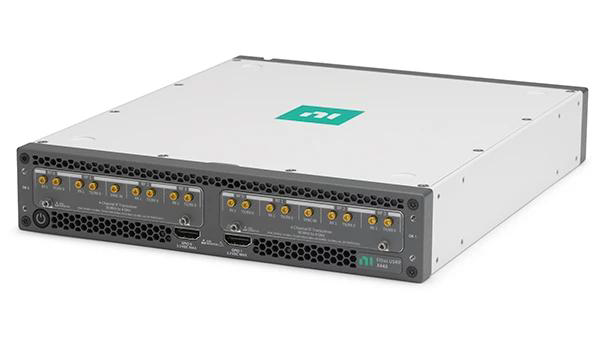

图3. Ettus USRP X440使用直接采样收发器架构，每通道带宽高达1.6 GHz。

3.数据接口匹配：信号带宽需与主机连接接口的传输能力匹配，如USB接口的USRP-290x受接口带宽限制，无法支撑大带宽应用；而Ettus USRP X440配备两个100 GbE接口，可实现海量信号数据的高速传输，匹配1.6GHz超大带宽需求。

2.2 SWaP-C：尺寸、重量、功率与成本的综合权衡

SWaP-C（Size、Weight、Power、Cost）是工程应用中硬件选型的重要指标，需根据应用场景的资源约束选择适配的USRP设备，图4为低SWaP-C的USRP代表型号：

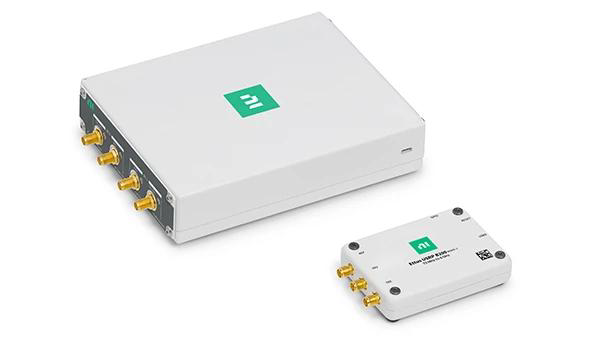

图4. 低SWaP-C的USRP 2901和USRP B200mini SDR

1.实验室研发场景：无严格的尺寸、重量、功率约束，可选择高性能、大尺寸的机架式设备，如X440、USRP 2974，优先保障性能；

2.嵌入式/移动部署场景：如车载、机载、单兵便携设备，需选择低SWaP-C的小型设备，如USRP B206mini、E320，体积小、功耗低，适配移动平台；

3.大规模部署场景：如分布式传感网络、多节点电子战系统，需在保障性能的同时兼顾成本，选择高性价比的中高端型号，如X310、N310。

2.3 部署形式：独立式与主机连接式的适配

USRP分为主机连接式和独立式两类，前者作为计算机外设依赖主机处理器运行，后者搭载板载嵌入式处理器，可脱离集中式控制系统独立部署，需根据应用场景的部署需求选择：

1.主机连接式：适配实验室研发、固定站点测试等有主机支撑的场景，硬件成本更低，可依托主机实现复杂的信号处理；

2.独立式：适配分布式部署、外场测试、无主机支撑的场景，如无人机载SDR、野外频谱监测，设备自带板载处理器，可实现本地信号处理与自主运行。

表1为搭载板载处理器的独立式USRP型号，图5为内置Intel Core i7的USRP 2974独立式SDR，是高性能独立式USRP的代表：

表1. 搭载板载处理器的独立式USRP型号

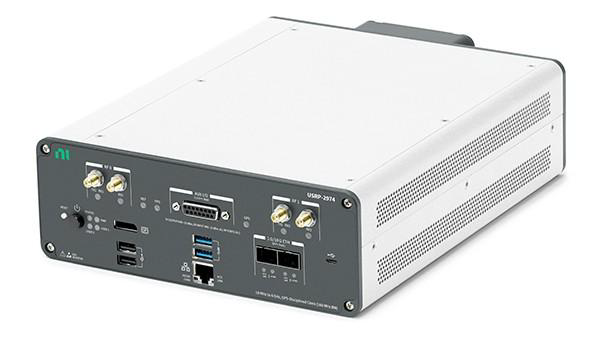

图5. 内置Intel Core i7的 USRP 2974独立式SDR

2.4 应用环境：常规实验室与严苛环境的区分

多数USRP适用于常规实验室环境（恒温、恒湿、无剧烈振动），但部分应用场景（如军用野外部署、工业现场、航天航空）对设备的环境适应性有严苛要求，需选择加固型或工业级USRP设备：

1.工业级环境：如工厂、户外站点，可选择Ettus Research嵌入式系列（图6）、USRP B206mini，前者可适应更高操作温度，后者配备工业级铝制外壳，满足低SWaP且高可靠性的需求；

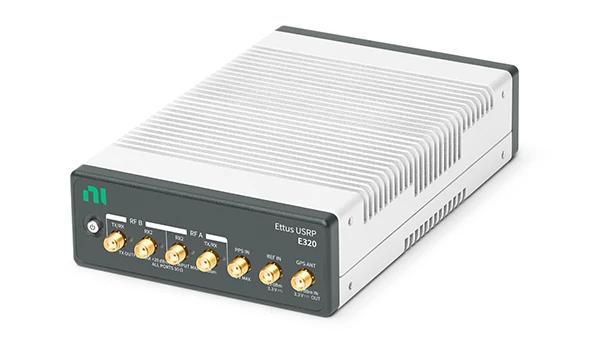

图6. 嵌入式系列USRP E320

2.极端严苛环境：如军用野外、航天航空，NI可引荐加固产品合作伙伴，提供定制化的加固硬件方案，保障设备在高温、高振动、强电磁干扰等环境下的稳定运行。

2.5 同步需求：从时钟同步到全相位相干

多输入多输出（MIMO）、相控阵雷达、分布式传感、多通道电子战等应用，对USRP的同步能力有不同等级的要求，主要分为时钟同步和全相位相干两类，需根据应用需求选择适配的同步方案与设备型号：

1.时钟同步：仅需共享10MHz参考时钟实现ADC/DAC同步，适用于常规MIMO通信、简单多通道测试，绝大多数USRP均支持该功能；

2.全相位相干：要求各通道锁定至通用时钟和本地振荡器（LO），适用于波束成形、相控阵雷达、高精度测向、电子战精准干扰等场景，需选择支持LO共享的专用型号：

– 4通道以内接收：Ettus Research USRP X310搭配双TwinRX子板，可实现相位相干运行；

– 2通道高频应用：USRP X420支持LO共享，相位相干精度小于1度/平方根（RMS）；

– 8通道以内：Ettus USRP X440，支持8发8收通道的采样时钟共享，可实现多设备同步；

– 超大规模多通道：USRP N320/N321（图7），配备内置LO分布硬件，最高可实现128×128的相位相干运行，图8为32×32的相位相干系统配置范例；

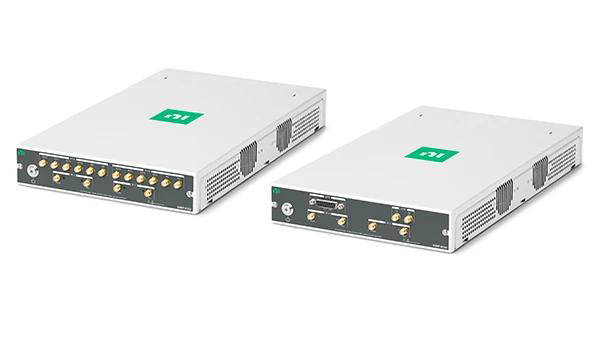

图7. 采用内置LO配电接口的USRP N320和N321

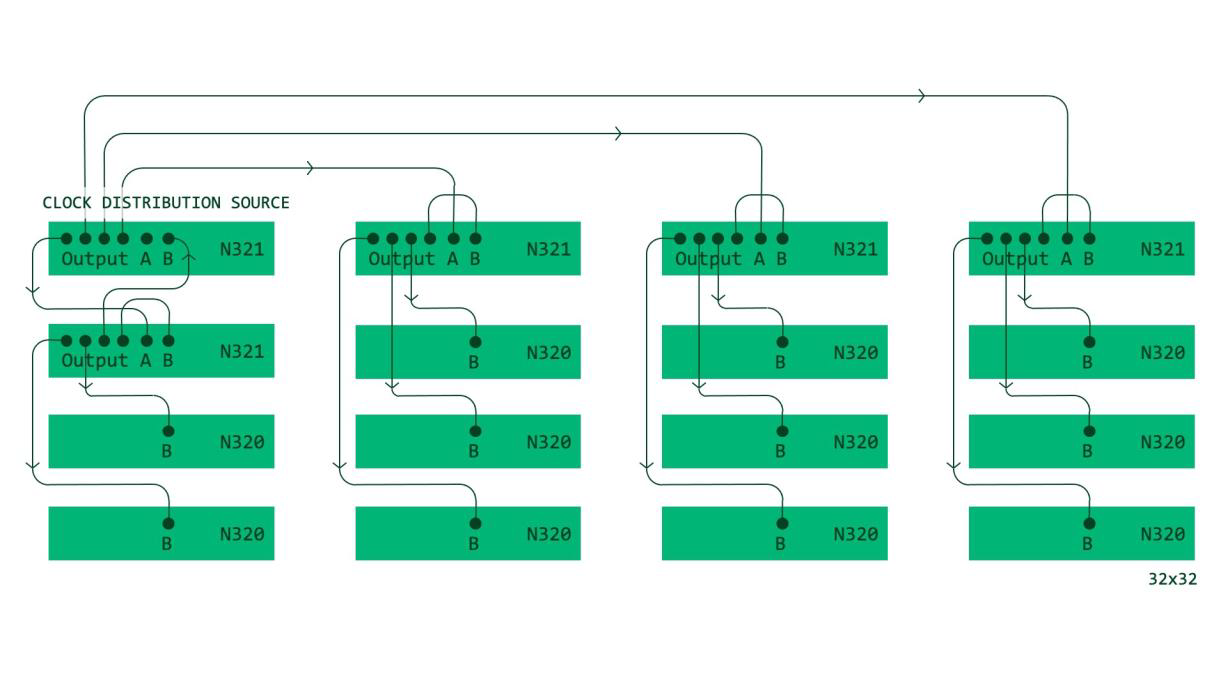

图8. USRP N320和N321多通道相位相干系统

3.分布式多无线电同步：适用于远距离、分散部署的多USRP节点同步，如广域频谱监测、分布式电子战，可通过GPS驯服的振荡器（GPSDO）实现频率和相位稳定性，多款USRP出厂即配备该模块（图9）：

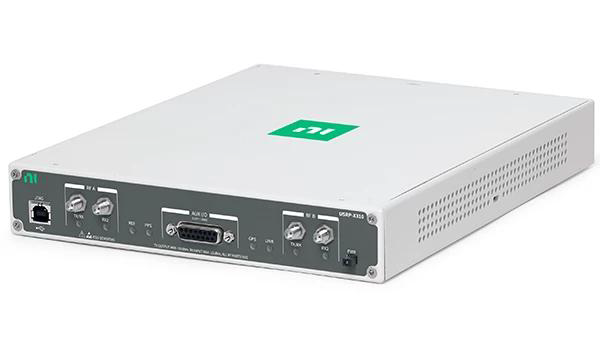

图9. 采用板载GPS驯服的振荡器的USRP X310

2.6 FPGA资源：内嵌信号处理的硬件加速支撑

宽信号带宽、低/确定性延时的应用（如实时电子战、高速雷达信号处理、6G低延时通信），需要依托板载FPGA进行硬件加速的内嵌信号处理，FPGA的型号、资源量成为重要选型指标。

表2为启用FPGA的USRP型号对比，图10为跨NI FPGA产品的FPGA资源对比，核心选型依据为应用的信号处理需求：

表2. 启用FPGA的USRP的比较

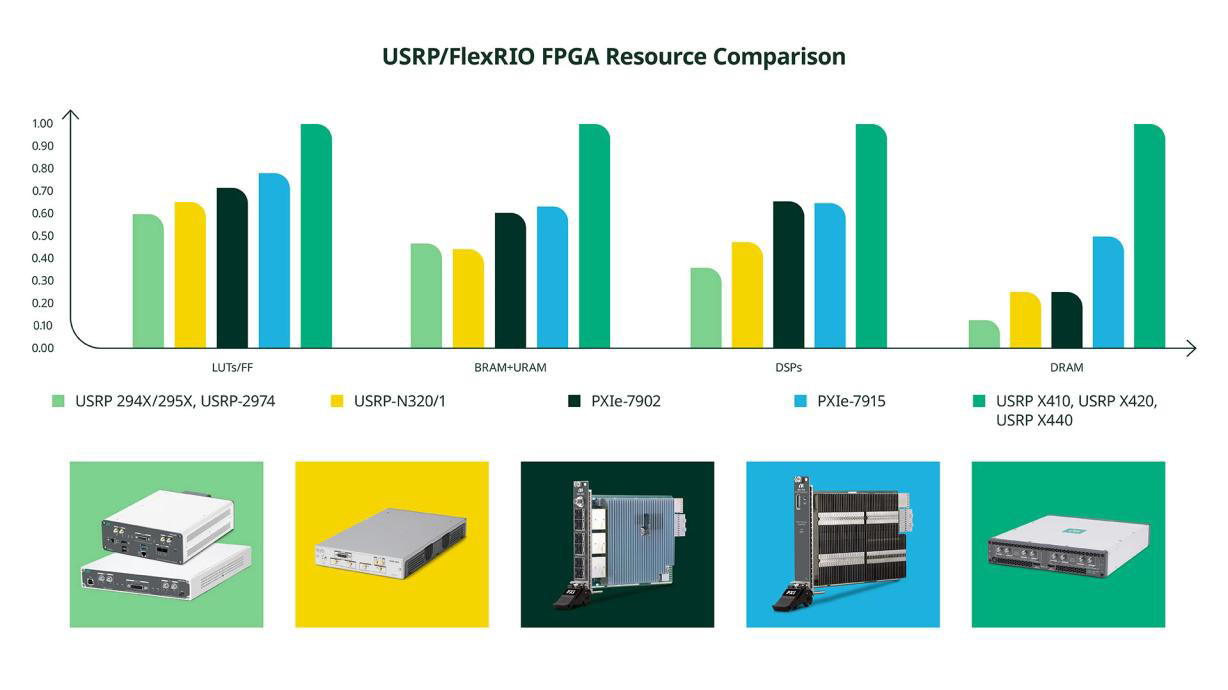

图10. 跨NI FPGA产品的FPGA资源的比较

1.无内嵌处理需求：如简单频谱监测、入门级通信测试，可选择搭载小型FPGA的入门款，如USRP B206mini，无用户代码开发空间，满足基础需求；

2.中等内嵌处理需求：如常规雷达信号处理、民用通信算法验证，可选择搭载AMD Kintex 7 410T的型号，如USRP 2974、X310，FPGA资源适中，支持常规自定义算法；

3.高性能内嵌处理需求：如电子战实时干扰、6G高速算法、相控阵雷达波束成形，可选择搭载AMD Zynq UltraScale+ RFSoC的旗舰款，如X410、X420、X440，集成软判决前向纠错（SD-FEC）、多Arm处理器及内置ADC/DAC，FPGA资源丰富，支持复杂自定义算法的开发与部署。

三、USRP软件开发：多元工具链与适配性

可编程性是SDR的核心优势，USRP作为开放性极强的SDR产品，支持主机编程和FPGA编程两大维度的多元工具链，适配不同工程师的开发习惯、技术背景与应用需求，从图形化编程到开源代码开发，从专业软件到通用框架，实现全流程开发覆盖。图11为USRP上可用的软件和FPGA开发的通用工具流程，是软件开发选型的核心参考：

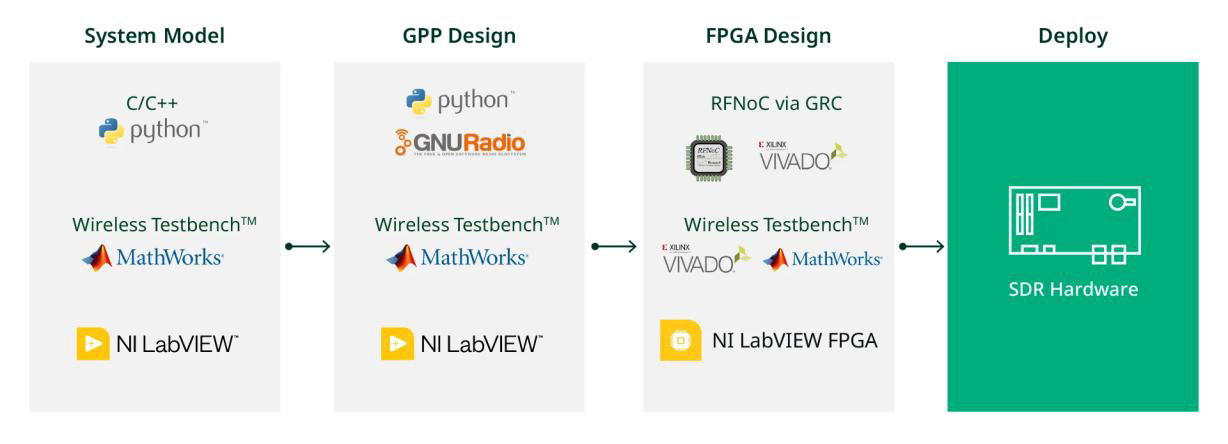

图11. SDR的 软件和FPGA选项

3.1 主机编程：多工具适配，兼顾专业与开源

主机编程主要实现应用层逻辑、信号处理算法设计，负责射频信号的高层处理、数据分析与设备控制，USRP支持四类主流开发工具，各工具的特性、适配场景如下，工程师可根据自身技术背景与应用需求选择：

1.NI LabVIEW

– 特性：图形化数据流编程环境，专为通信、射频算法设计打造，通过NI-USRP驱动实现硬件配置和基带I/Q数据收发，无需复杂的底层代码，开发效率高；

– 适配场景：快速原型验证、实验室研发、无开源代码基础的工程师；

– 注意事项：主要基于Microsoft Windows系统，对部分Ettus Research品牌的USRP型号支持有限；

– 开发示例：图12为具有NI-USRP驱动程序API的LabVIEW屏幕的结构框图。

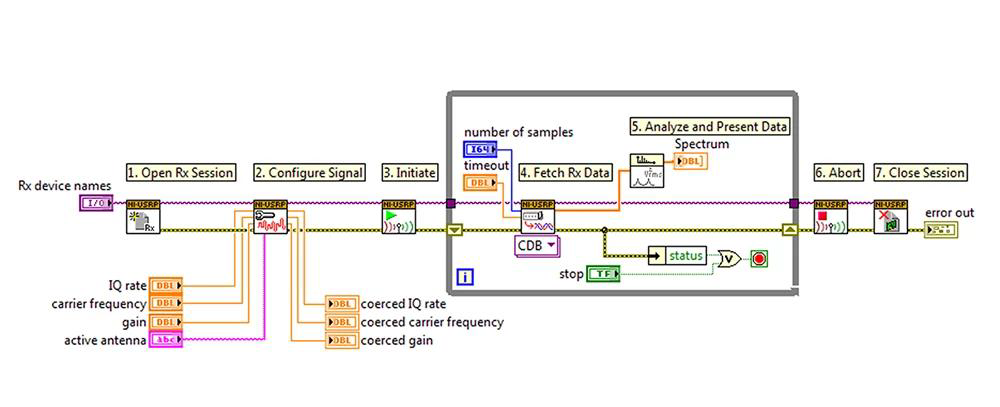

图12. 具有NI-USRP驱动程序API的LabVIEW屏幕的结构框图

2.开源工具流（UHD+GNU Radio/Redhawk）

– 特性：所有USRP均支持开源的USRP硬件驱动（UHD），可结合C/C++、Python编程，适配GNU Radio、Redhawk等开源SDR框架，灵活性高、无平台限制，且有丰富的社区开源IP资源；

– 适配场景：开源社区开发、定制化程度高的工程应用、有编程基础的工程师；

– 开发示例：图13为GNU Radio配套流程图。

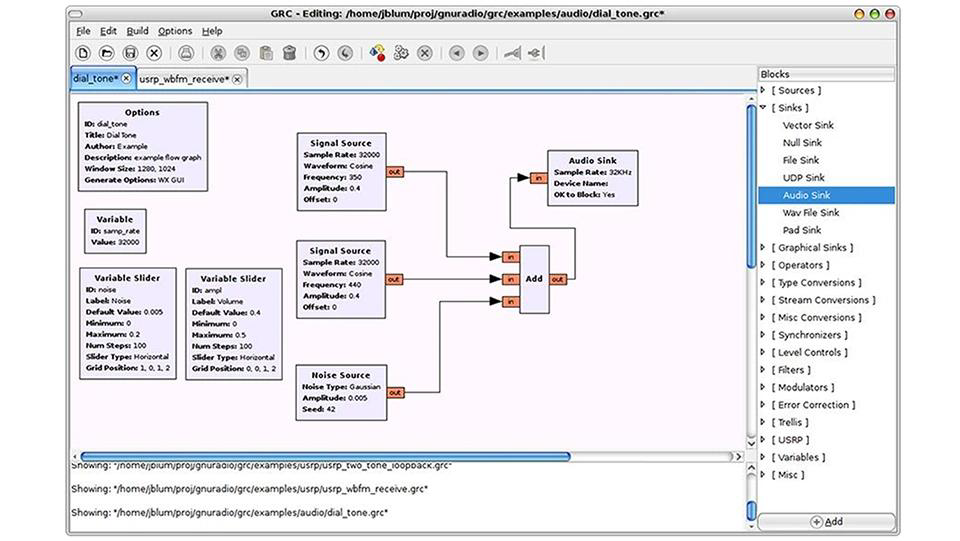

图13. GNU Radio配套流程图

3.MathWorks MATLAB/Simulink

– 特性：搭配Wireless Testbench™、Communications Toolbox™等工具箱，实现无线电在环测试，支持宽带无线系统设计、频谱监控，可通过HDL Coder将自定义IP集成至FPGA；

– 适配场景：算法仿真、雷达/通信系统设计、与MATLAB仿真链路衔接的原型验证；

– 注意事项：不同工具箱对USRP型号的支持不同，如Wireless Testbench支持N3xx、X3xx、X4xx系列。

4.通用工业级工具：可兼容C/C++、Python等通用编程语言的工业级开发环境，适配企业级定制化开发、工程化部署场景。

3.2 FPGA编程：硬件加速的两大核心方案

FPGA编程主要实现底层实时信号处理算法的硬件加速，负责低延时、高带宽的信号处理（如波束成形、实时滤波、调制解调），USRP提供两种标准化、高抽象度的FPGA编程方案，大幅降低传统FPGA开发的复杂度，无需从底层构建板卡支持包：

1.LabVIEW FPGA

– 特性：LabVIEW的附加软件，支持图形化FPGA编程，抽象化硬件和数据接口，简化寄存器配置和数据移动，可实现主机与FPGA的统一工具链开发；支持通过组件级IP（CLIP）节点导入外部VHDL或Verilog旧版IP，也可导出AMD Vivado项目供专家用户直接开发；

– 适配场景：熟悉LabVIEW的工程师、快速FPGA原型验证、需要复用旧版IP的场景；

– 注意事项：仅支持Windows系统，对部分Ettus Research设备支持有限；

– 开发示例：图14为简单LabVIEW FPGA程序框图。

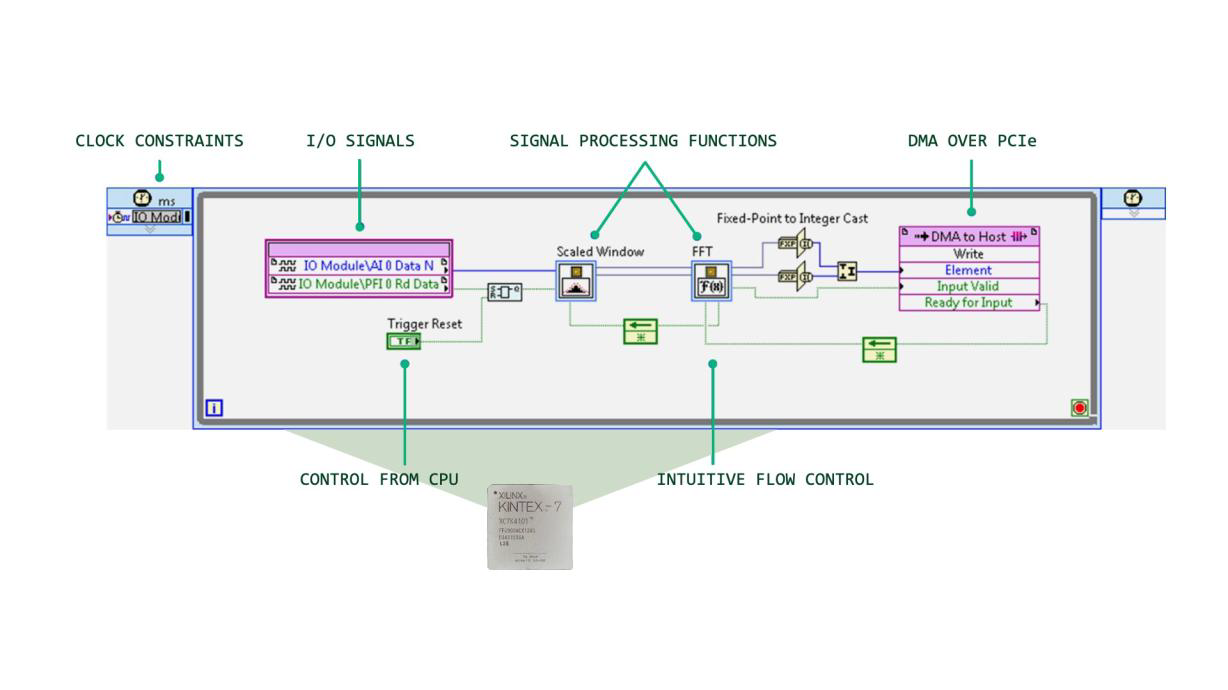

图14. 简单LabVIEW FPGA程序框图

2.射频片上网络（RFNoC）框架

– 特性：开源USRP用户的首选FPGA编程方案，作为数据接口兼命令抽象框架，通过交叉开关矩阵接口实现IP块的灵活插拔，无需重新构建整个FPGA板卡支持包，可与GNU Radio深度集成；

– 适配场景：开源社区开发、高定制化的FPGA算法开发、分布式多节点SDR系统；

– 适配型号：USRP X300系列、E300系列、N300系列、X400系列；

– 开发示例：图15为与GNU Radio集成的RFNoC概念结构框图。

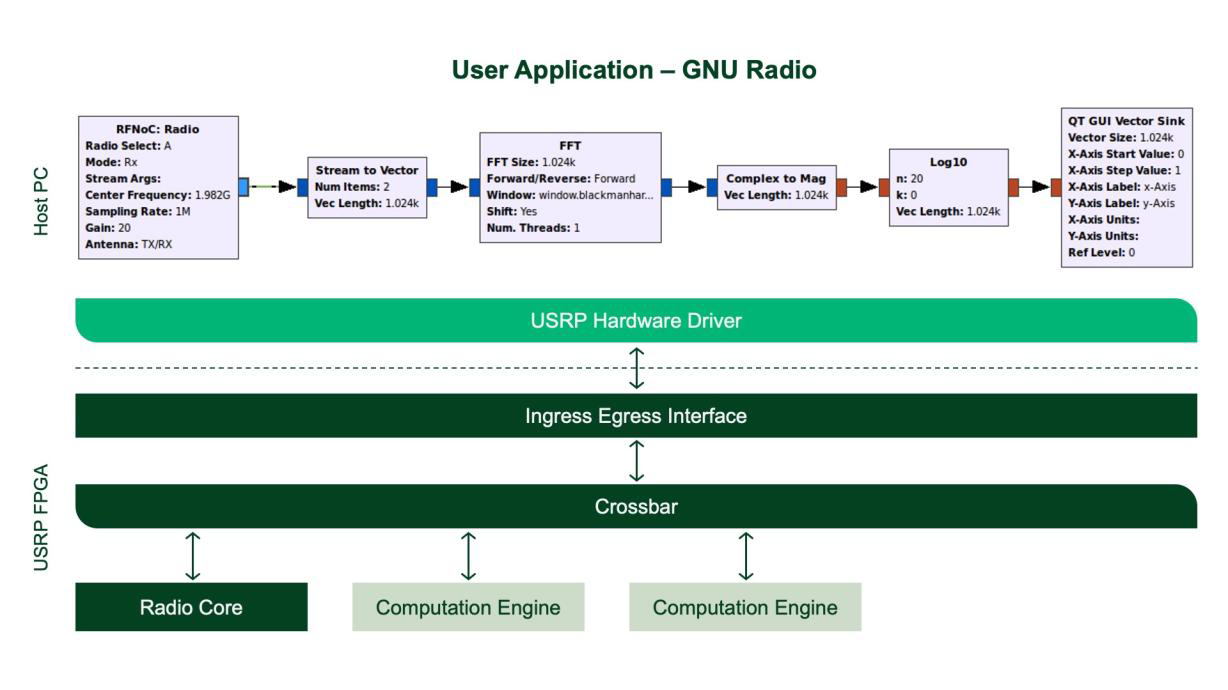

图15. 与GNU Radio集成的RFNoC概念结构框图

四、USRP全型号矩阵：分类特性与软件支持

NI将USRP按性能、部署形式、SWaP-C分为四大类，各品类型号具备鲜明的技术特性，适配不同的应用场景，表3为USRP硬件和支持软件的完整矩阵，明确标注了各型号的核心射频参数、通道数及软件支持情况，是工程师快速选型的核心参考依据：

表3. USRP硬件和支持的软件

4.1 独立运行，支持FPGA，高性能款

• 代表型号：USRP X440、X420、X410、N320/N321、2974；

• 核心特性：搭载高端RFSoC/MPSoC，支持多通道、大带宽、相位相干，板载处理器性能强，可独立部署；

• 软件支持：适配UHD、GNU Radio、MATLAB，部分型号不支持LabVIEW；

• 适配场景：6G高端研发、雷达研究、电子战、卫星通信、超大规模多通道系统。

4.2 主机连接，支持FPGA，高性能款

• 代表型号：USRP 2944/2945/2954/2955、X310系列（搭配UBX/TwinRX/OBX子板）；

• 核心特性：依托主机实现高性能处理，支持FPGA开发，频率覆盖可至6GHz/8.4GHz，适配中等规模多通道系统；

• 软件支持：全面支持LabVIEW、UHD、GNU Radio、MATLAB；

• 适配场景：实验室级通信/雷达原型验证、宽带频谱监测、中等性能需求的电子战测试。

4.3 低SWAP，独立嵌入式款

• 代表型号：USRP E320；

• 核心特性：体积小、功耗低，搭载嵌入式处理器，可独立部署，适配移动平台；

• 软件支持：支持UHD、GNU Radio，不支持LabVIEW；

• 适配场景：车载/机载SDR、分布式传感、单兵便携射频设备。

4.4 低SWAP，低成本，USB连接款

• 代表型号：USRP B206mini、2900/2901；

• 核心特性：价格低廉、体积小巧，通过USB连接主机，性能满足基础需求；

• 软件支持：支持LabVIEW、UHD、GNU Radio，不支持FPGA开发；

• 适配场景：入门级研发、教学、简单频谱监测、低成本小型化测试。

五、USRP选型核心原则与行业应用价值

5.1 选型核心原则

结合上述硬件与软件开发的全维度解析，USRP的选型需遵循**“需求导向、参数匹配、成本权衡、拓展兼容”**的核心原则，具体可分为四步，确保选型的科学性与落地性：

1.明确核心应用需求：确定应用场景（实验室/外场/嵌入式）、射频指标（频率/带宽）、关键性能要求（同步/低延时/FPGA加速）、环境约束（常规/严苛）；

2.匹配硬件核心参数：根据需求筛选频率、带宽、同步能力、FPGA资源、SWaP-C符合要求的型号；

3.确认软件开发适配：根据自身技术背景（图形化/开源编程），确认型号支持的开发工具链，避免开发工具不兼容；

4.权衡成本与拓展性：在满足需求的前提下选择高性价比型号，同时考虑未来应用拓展（如是否需要多通道升级、高频段拓展），预留硬件拓展空间。

5.2 跨领域应用价值

USRP作为通用型SDR产品，凭借丰富的硬件矩阵、多元的开发工具链、高度的灵活性，成为民用科研与军用研发的通用射频工具，核心应用价值覆盖多领域：

1.民用领域：6G/5G-A研发、民用雷达设计、无线通信测试、频谱监测、无人机通信与反制，推动民用无线射频技术的创新与原型验证；

2.军用领域：电子战（频谱侦察、实时干扰）、导弹导引头射频模块研发、相控阵雷达原型验证、分布式军用传感网络、单兵/车载射频设备，其低SWaP、高灵活性、相位相干的特性，完美适配军用射频技术的研发与测试需求；

3.科研与教学：高校射频通信、雷达、电子信息专业的教学与科研，降低SDR技术的学习与开发门槛，培养射频技术人才。

六、大尧科技产品与主流USRP软硬件产品对比分析

作为深耕软件无线电领域的企业，大尧科技立足市场需求与技术创新，研发推出一系列通用软件无线电设备，其核心性能对标主流USRP产品，并结合实际应用场景进行了功能优化与性能扩展，可全面适配各类USRP应用场景的替代与升级需求。

为便于读者快速对比大尧科技产品与主流USRP产品的核心差异、精准匹配选型需求，清晰掌握大尧科技产品的优势特性，下文将通过对照表的形式，对大尧科技相关产品与对应USRP产品进行梳理，为选型决策提供更直观、更具针对性的参考。

表 4. 大尧科技相关产品与主流USRP软硬件产品对照表

免责声明：本白皮书所有技术参数与型号信息均来自NI官网2026年2月24日发布的官方内容，硬件参数与软件支持可能随产品升级发生变化，具体请以NI官网最新发布信息为准。
