天问系统中的组件开发方法

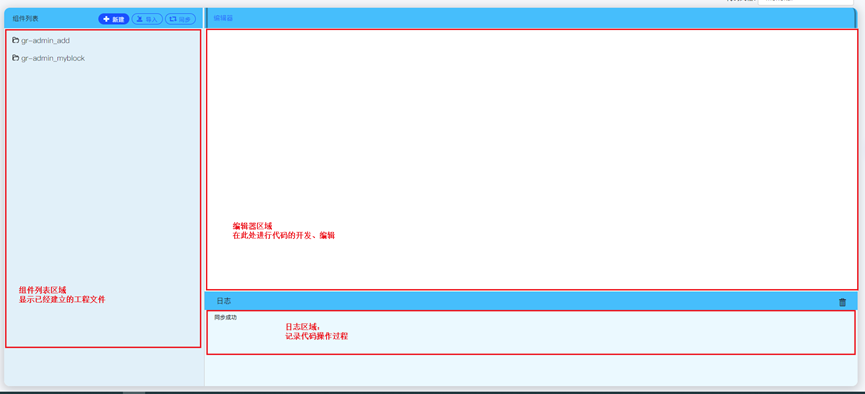

组件开发界面主要分为三个区域，三个区域功能详见下图：

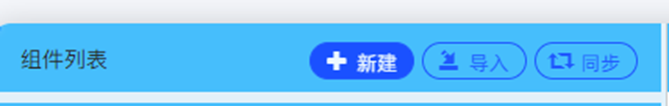

点击组件列表右上角的“+新建”按钮新建组件工程，如下图所示。

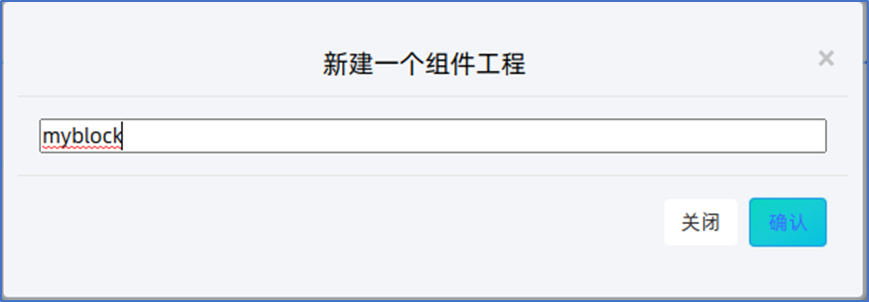

弹出新建组件工程对话框，输入自定义组件工程名称，此处以myblock为例，点击“新建”按钮完成新建工程，如下图所示。此处的名称为组件工程名称，即工程文件夹的名称。

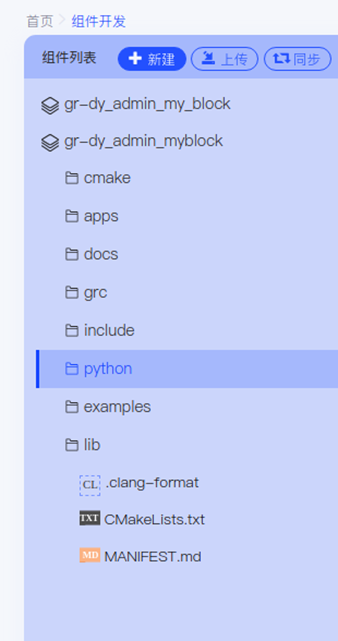

新建成功后会在左侧的组件列表中出现一个新的文件夹，且该文件夹的命名规则为“gr-用户名称_工程名称”，工程名称为上一步自定义的名称，此处是myblock，单击“gr-admin_myblock”可以看到已自动生成一些文件夹，文件夹存放文件类型详见如下说明：

lib：存放C/C++源代码和头文件（这些头文件只在编译时用到）。

include：存放C/C++的头文件（这些头文件是接口）。

python：存在python相关文件。

grc：存放模块的.yml描述文件。

examples：用来存放应用示例，供其他开发者查看模块如何使用。

此步骤完成后，该工程是空的，需要进一步完成组件开发。

对于简单组件开发，着重关注lib、python和grc文件夹。

在之前建立的工程上进行组件模块开发，这里用简单的加法器为例进行说明，组件功能是实现2个信号相加。

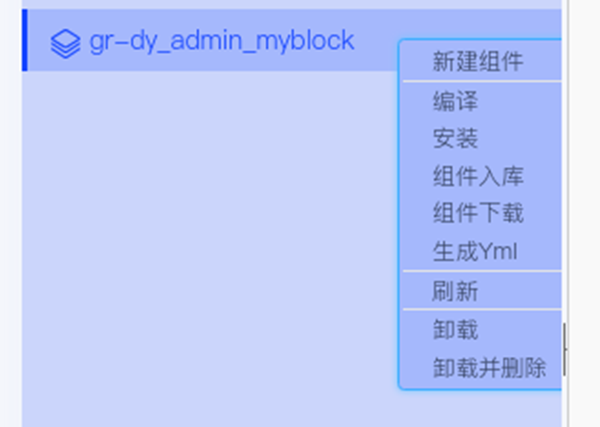

点击建立的工程文件夹“gr-admin_myblock”，右键选择“新建组件” 。

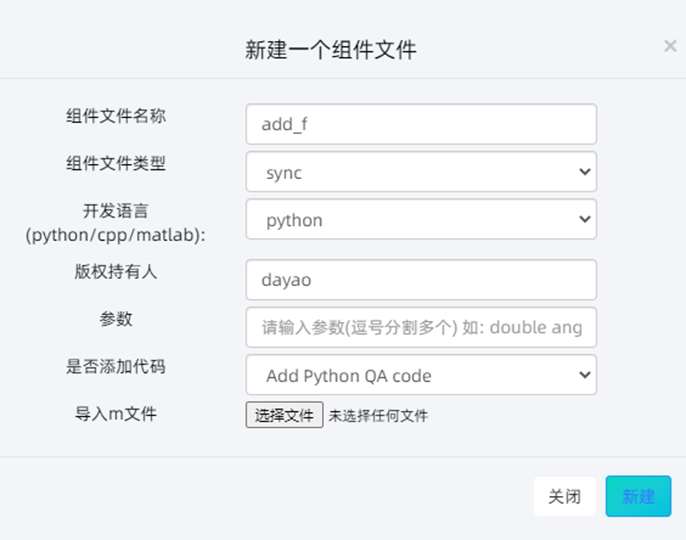

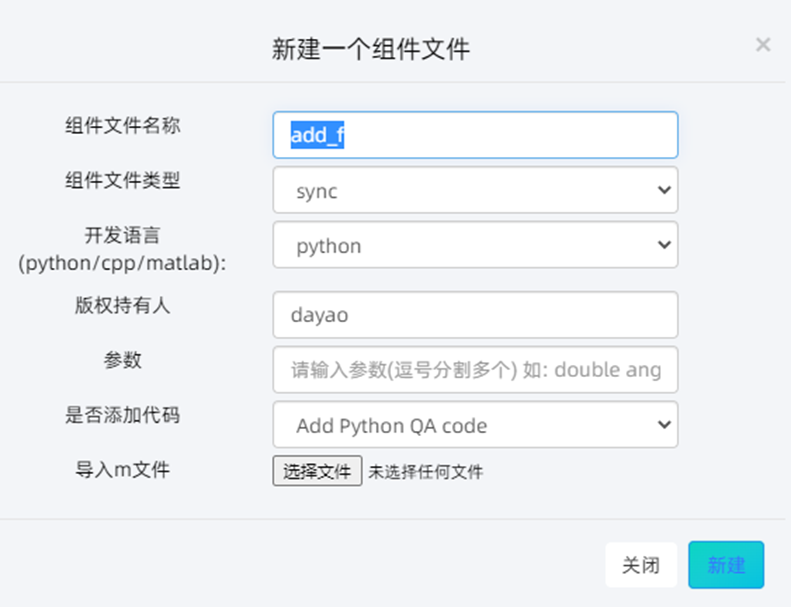

输入自定义组件名称（此处以add_f为例）→选择组件类型→选择开发语言（此处选择python）

参数可添加可不添加，加法器模块未添加参数，此处不填写。

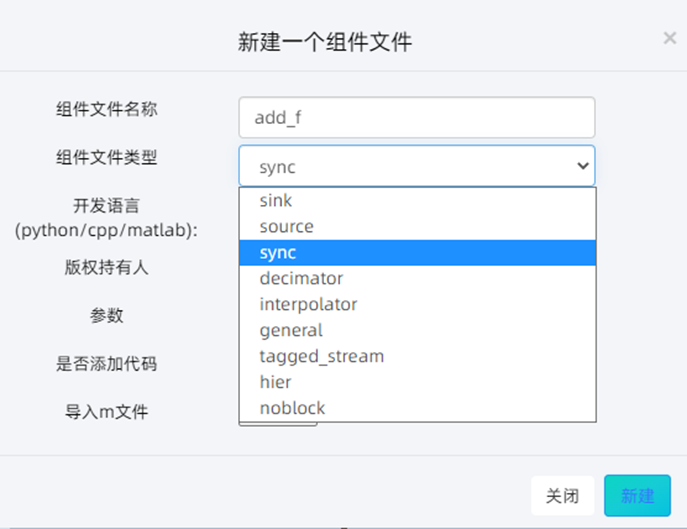

组件类型种类较多，常用的为前6种，说明如下，可根据组件类型进行选择：

信宿组件（只有输入）选择sink类型

信源组件（只有输出）选择source类型

同步组件（输入输出采样率相等）选择sync类型

抽取组件（输入输出采样率比为N:1）选择decimatior类型

插值组件（输入输出采样率比为1:N）选择interpolator类型

其它组件（输入输出采样率比非整数）选择general类型。

开发语言类型支持Python、matlab和C++三种，此处选择Python。

加法器模块没有输入参数，此处留空。

测试代码按默认选择，编写代码时不添加测试代码。

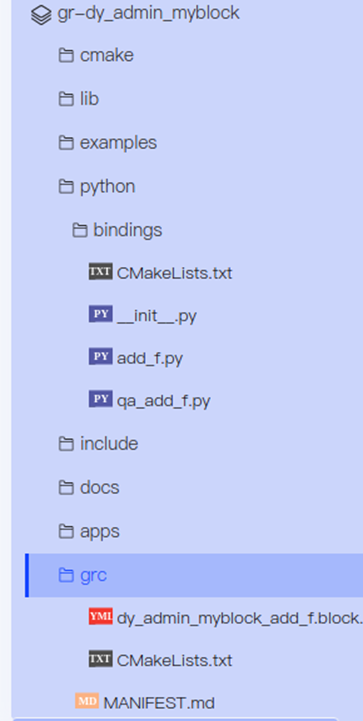

组件添加完成后，系统会自动在工程目录下创建以下2个代码模板,需要用户开发自定义模块时进行编辑的文件：add_f.py，admin_myblock_add_f.block.yml。

add_f.py文件用于编写加法器组件的主要功能（控制输入的2个信号相加，再输出2个信号和）。

admin_myblock_add_f.block.yml用于控制组件输入输出参数，如加法器有2个输入端口和1个输出端口。

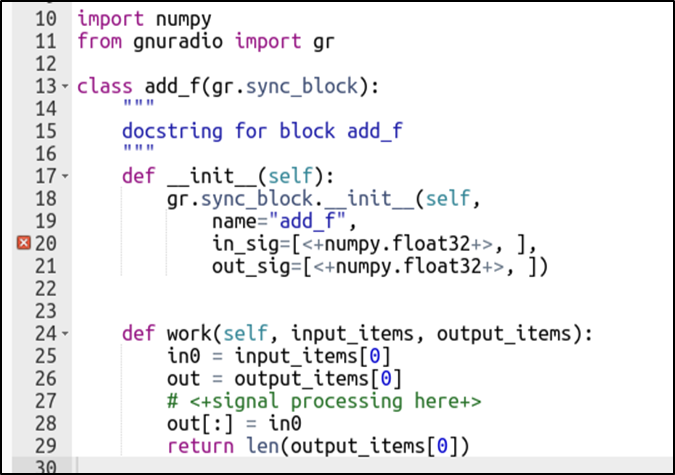

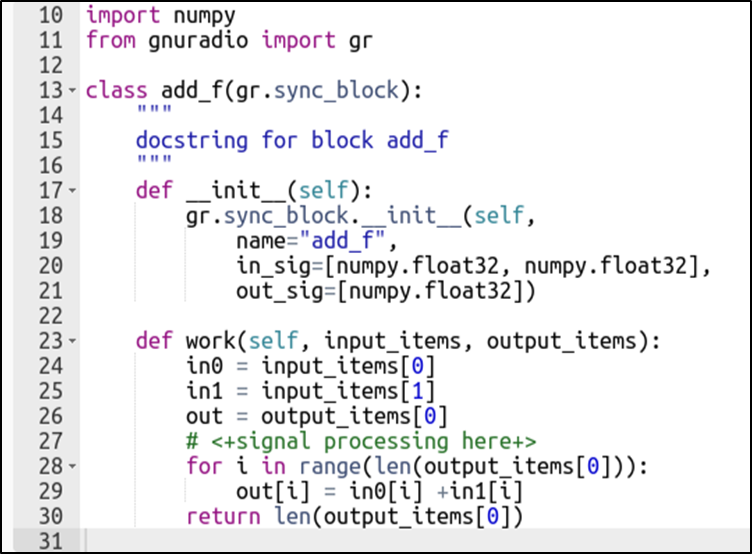

打开python文件夹下的add_f.py文件，可以看到系统已经生成了一套代码模板。

在代码中有一些标记为 <+ … +> 的地方，这是提示我们需要根据模块功能进行修改的地。除此之外，还需要对work函数进行修改，以满足我们的设计需求。

首先修改构造函数，这里定义模块的输入端口和输出端口。（全程使用英文输入法）

in_sig=[numpy.float32 ,numpy.float32]表示该模块有两个输入端口，端口数据类型为浮点型。

out_sig=[numpy.float32]表示该模块有一个输出端口，端口数据类型为浮点型。

第24、25行定义了两个浮点型指针（in0和in1）指向模块的输入缓冲区，当模块有多个输入端口时，用下标对端口进行区分，即input_items[0]表示第1个输入端口，input_items[1]表示第2个输入端口。

第26行定义了一个浮点型指针(out)指向模块的输出缓冲区。

然后定义加法器的实际运算过程。在for循环中，我们把两个输入端口的数值相加然后赋给输出端口。（注意：for语句末尾有冒号，out[i]需要缩进4个空格）

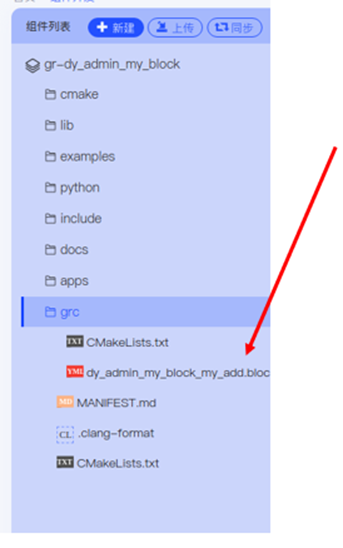

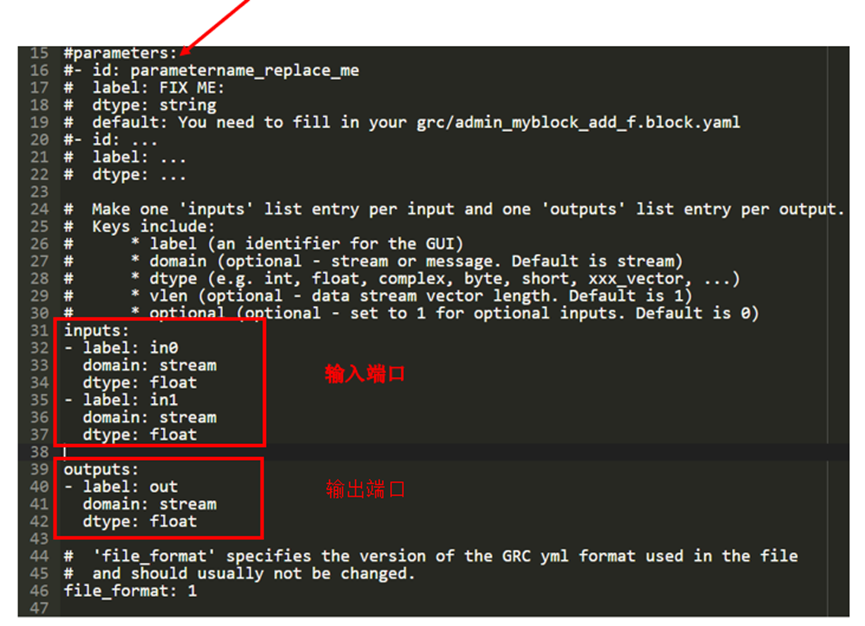

编辑完add_f.py文件之后，还需要编辑admin_myblock_add_f.yml文件，该文件在grc文件夹下,在组件列表中单击grc即可展开。

组件不需要参数时，可注释掉第15行-22行的parameters块（行前添加#符号）

主要修改yml文件里面模块的输入/输出端口以及端口数据类型。

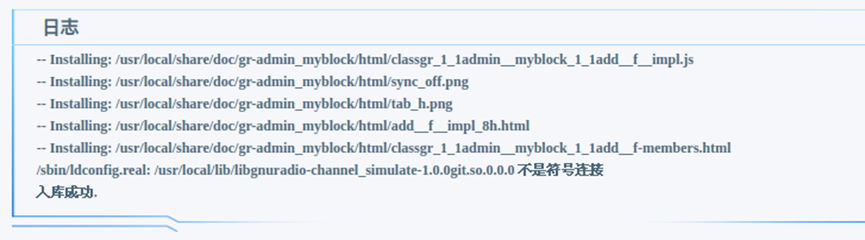

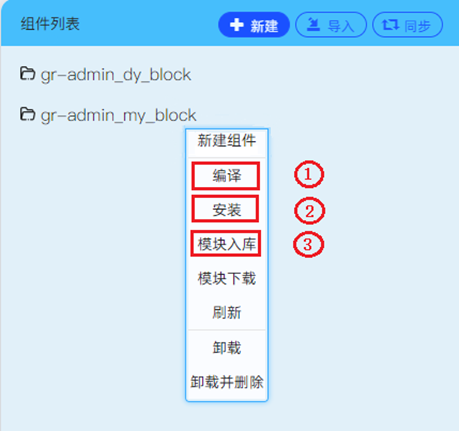

修改完add_f.py和admin_myblock_add_f.yml后，选中组件工程夹gr-admin_myblock，点击右键，按顺序进行编译→安装→模块入库。编译无错误才可进行下一步安装，如有错误，返回检查代码书写过程中是否出错；安装成功后才可以入库。安装成功后会在日志区域显示如下信息，则说明入库成功。
