GNU Radio buffer介绍

1、 GNU Radio buffer分配

1.1 buffer使用简述

GNU Radio数据buffer的管理机制是零拷贝循环缓存，这样能够保证来自源

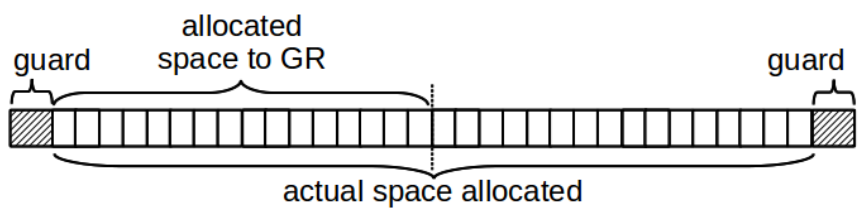

的数据流高效在各个模块之间传输。具体的buffer分配方式如下图所示：

图1 buffer的使用方式

页管理存储方式，一开始就分配好，buffer的长度是每页的大小的倍数，同时，每个循环缓存映射成两部分，实际使用的只是其中的一半。Buffer的size由用户决定（最大、最小缓存大小设定）。

1.2 buffer创建方式

针对不同的操作系统，GNU Radio提供不同配置方式。由vmcircbuf classes类型控制实现buffer使用。

●   MS Windows系统，采用Create File Mapping方式

●  OSX系统，采用Memory-mapped Temp File方式

●  Linux/POSIX系统，提供了System V Shared Memory和Memory-mapped Shared Memory两种方式

   具体每种方式的建立步骤这里不再赘述，后面根据代码再简单介绍。

2、 GNURadio buffer的创建流程

GNU Rradio Flowgraph 运行时，每个模块的输出端口都绑定一个循环缓冲区(buffer)，通过一个写指针 w_ptr 输出数据，它的下游模块通过一个读指针r_ptr 读取数据。

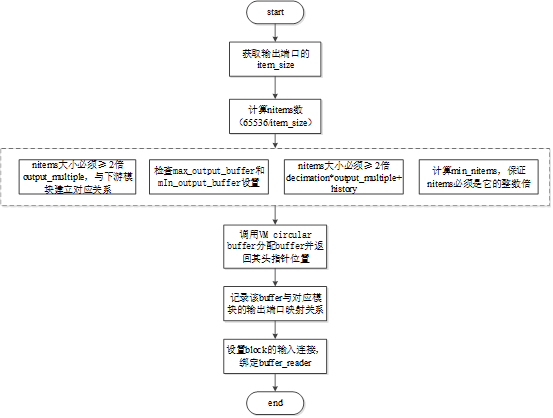

对于每个block的buffer如何进行分配，在block运行的设置连接函数setup_connections()里就对它进行了具体的描述，主要是对buffer的size以及地址进行设定，具体流程如下图所示：

图2 buffer分配流程

3、 代码分析

每个Block通过detail()可以得倒block_detail实例对象指针，而且block的输

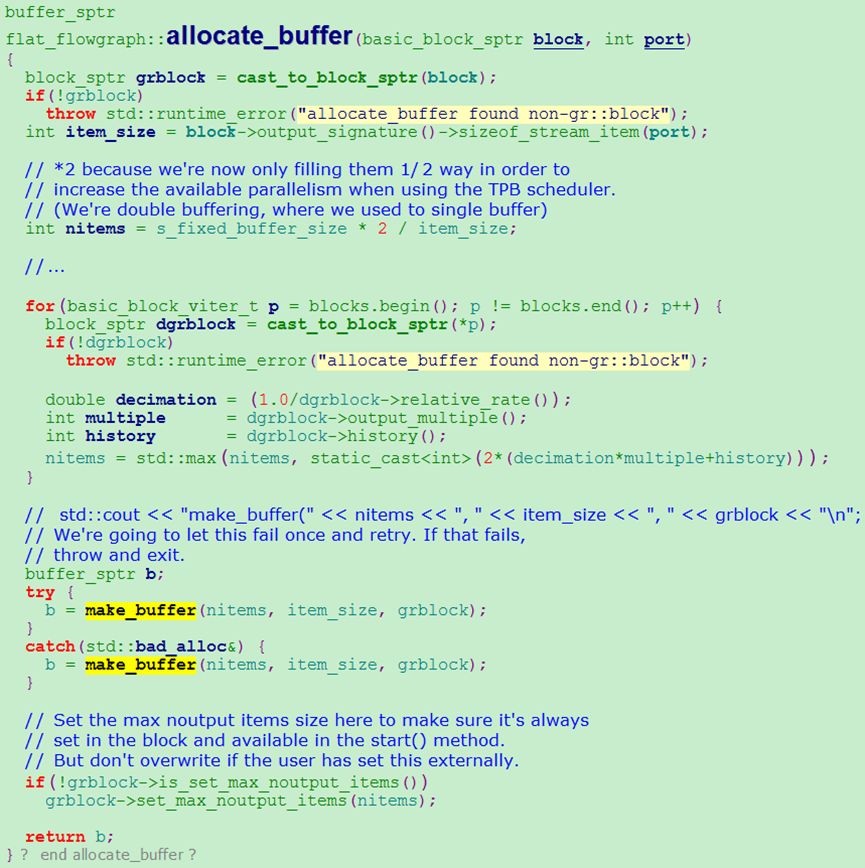

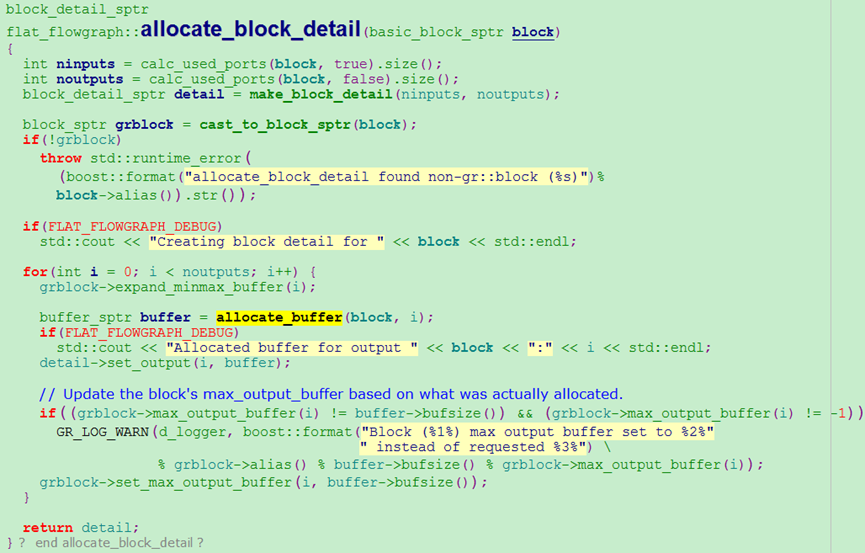

出端口都绑定一个循环缓冲区（buffer），其分配起始于下面的代码：

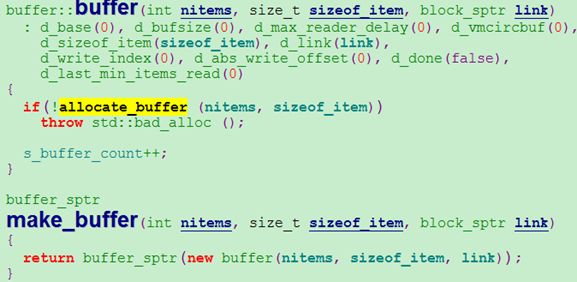

   上面这部分代码是buffer分配的具体实现，主要是对输出端口对应的缓冲区size大小及输出数据类型做判断，确保buffer分配的有效，然后通过make_buffer实现buffer的分配以及设定循环缓冲区的首地址。

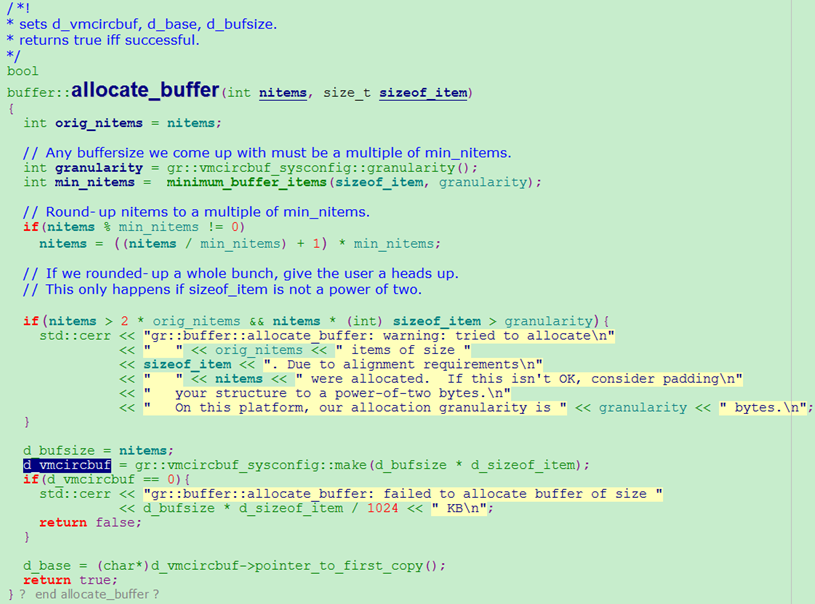

Buffer的分配最终是调用VM circular buffer类实现缓存分配并返回基址。

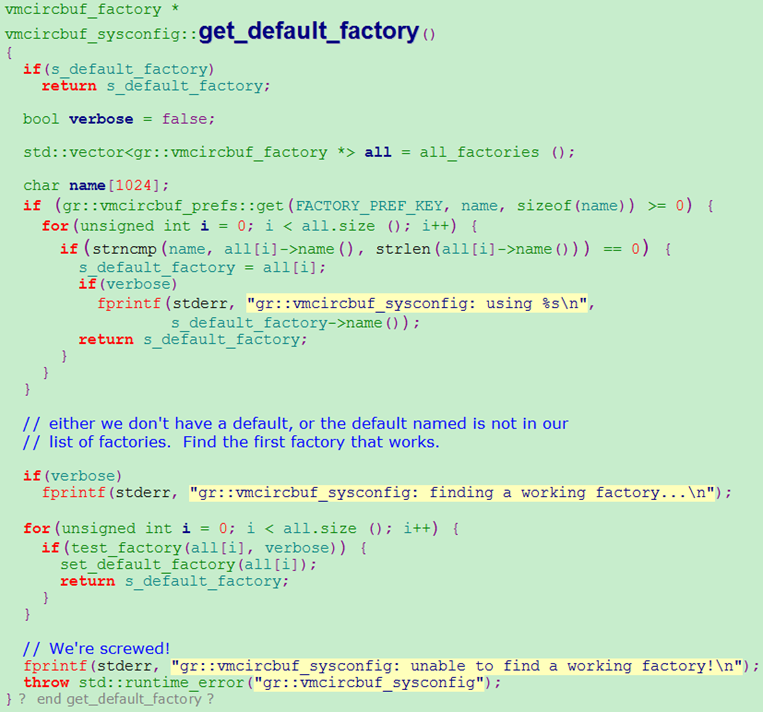

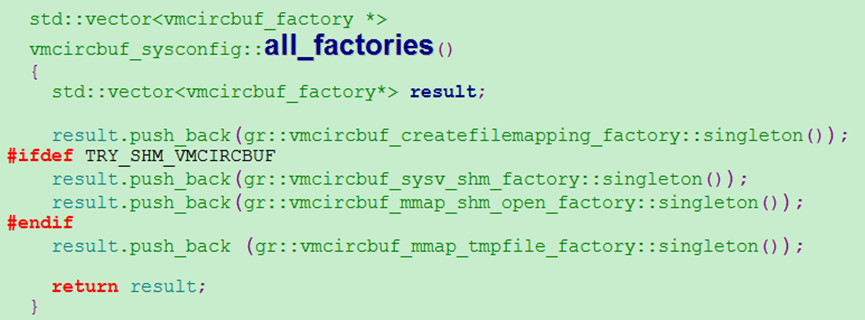

前面提到过，针对不同的操作系统提供了不同的内存分配接口，系统默认的buffer分配配置文件路径是$HOME/.gnuradio/prefs/vmcircbuf_default_factory。通过读取文件获取到（如默认 gr::vmcircbuf_sysv_shm_factory），如果没有默认配置或者配置的不正确，则直接获取工厂列表中的第一个。

同样，根据获取到的factory，然后通过对应的make进行buffer分配。

具体的代码实现参考以下的.h和对应的cc文件（vmcircbuf_createfilemapping.h、

vmcircbuf_sysv_shm.h、vmcircbuf_mmap_shm_open.h、vmcircbuf_mmap_tmpfile.h）

1、MS Windows系统的实现

Windows系统采用createfilemapping 方式实现内存的分配及映射，具体代

码的实现逻辑如下：

①  size大小是page size的整数倍，通过CreateFileMapping获取文件页的句柄；

②  通过VirtualAlloc分配2*size大小的内存并返回指针first_tmp；

③  通过MapViewOfFileEx分别将文件页映射到分配的虚拟内存的前后两部分，指针分别对应为first_tmp和first_tmp+size；

④  返回内存地址指针（保证分配的内存大小是2*size）。

具体的实现代码见vmcircbuf_createfilemapping::vmcircbuf_createfilemapping

::vmcircbuf_createfilemapping(int size): gr::vmcircbuf(size)函数，

2、OSX系统的实现

苹果系统，查看vmcircbuf_mmap_tmpfile::vmcircbuf_mmap_tmpfile (int size)

: gr::vmcircbuf (size)函数具体描述，这里不再详细介绍。

3、LINUX系统的Mermory-mapped Shared Memory实现

查看vmcircbuf_mmap_shm_open::vmcircbuf_mmap_shm_open(int size)

: gr::vmcircbuf(size)函数具体描述，通过shm_open分配内存，这里不再详细介绍。

4、GNU radio默认的buffer分配采用LINUX系统的另外一种实现方式，

即System V Shared Memory共享内存方式，主要由shmget、shmat、shmat、shmctl四个函数组成实现。代码的逻辑基本上如下描述：

①  获取page size，传入的size大小是page size的整数倍；

②  通过shmget分别创建shmid_guard（page size大小）、shmid1（size大

小）、shmid2（2*size大小）共享内存对象；

③  通过shmat将各共享内存区对象映射到调用进程的地址空间，将shmid1

分别映射到shmid2前半部分和后半部分，并且保证shmid2的两部分内存映射到同样的虚拟空间，同时映射shmid_guard到首地址，且为只读模式；

④  返回内存地址指针（保证分配的内存大小是2*size）。

具体的实现代码见文件vmcircbuf_sysv_shm.cc文件的vmcircbuf_sysv_shm::vmcircbuf_sysv_shm(int size): gr::vmcircbuf(size)函数。

到此为止,buffer的分配完成,后面通过block建立block之间的连接，对应每个buffer绑定reader，在block的运行中，通过维护r_ptr和w_ptr即可实现buffer的循环使用。
