GNU Radio官方教程系列（九）：流和向量

本教程介绍了 流 和 向量 之间的区别。

上一篇教程 “打包位 ”介绍了如何将比特流打包成 字节 或 字符 数据类型，以及如何将其解包回比特流。下一篇教程 “层级块和参数 ”演示了如何创建 分层块 以及如何使用 参数 。

流

在 GNU Radio 中，模块之间可以使用 流 或 向量 进行连接。 流 在每个时间点携带一个样本。 流 生成序列化数据。 流 必须具有数据类型，例如 Float32 或 Byte 。

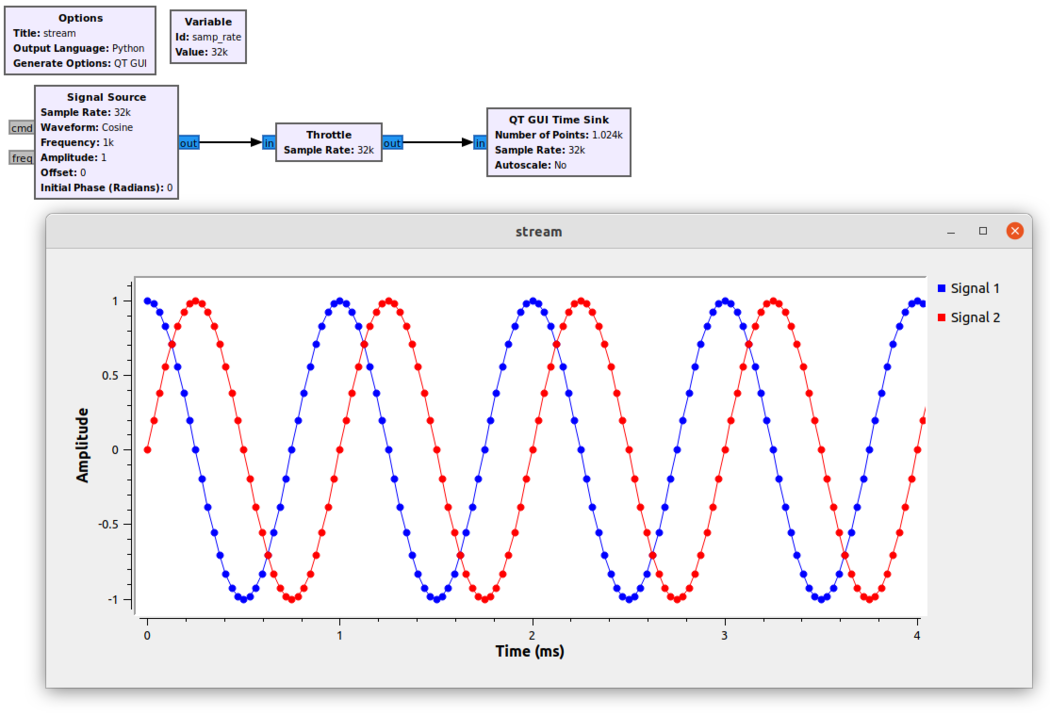

信号源 模块产生一个 复浮点数 32 数据流。该模块在每个时间点的输出包含 1 个复数样本：

图中显示，每个时间点都有一个复杂的样本。

向量

向量 在每个时间点携带多个样本。 向量 并行表示数据。 流 在每个时间点表示一个标量。 向量 在每个时间点表示一个数组。

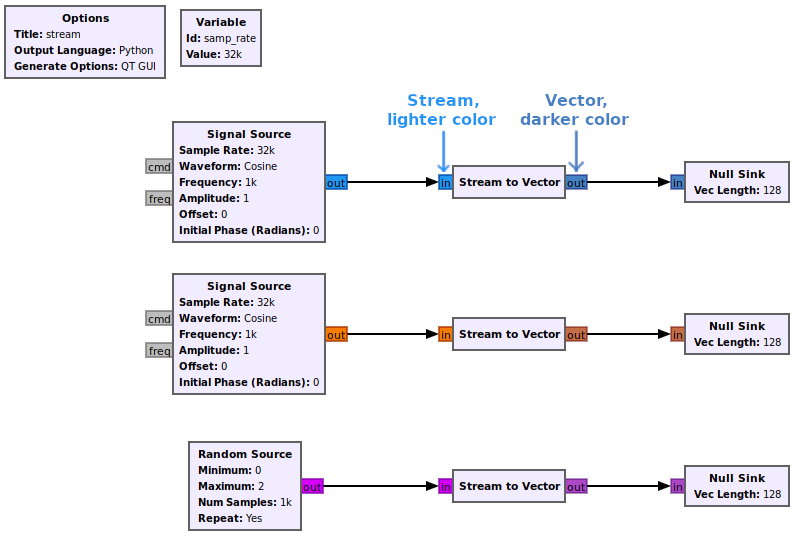

GRC 使用较浅的颜色表示 数据流 ，使用较深的颜色表示 向量 输出：

流到向量流程图示例

以下示例描述了如何将数据流转换为向量，以及如何将向量转换回数据流。两个复杂的正弦数据流被转换为一个二元向量并显示出来，然后再转换回它们各自的独立数据流。

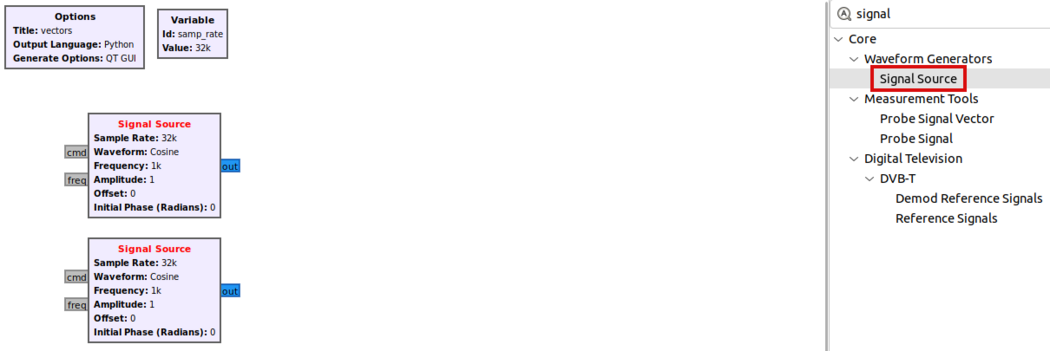

向工作区添加两个 信号源 模块：

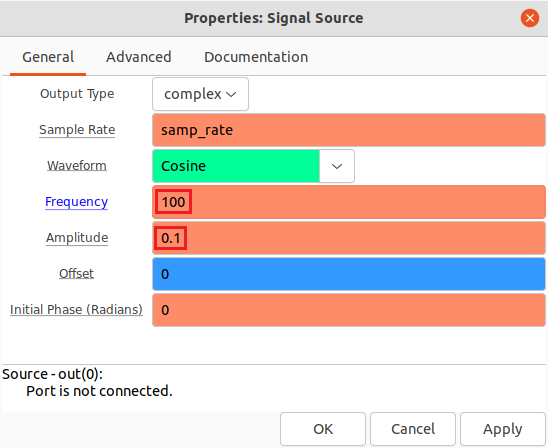

编辑第二个 信号源 的参数，使其频率为 100，幅度为 0.1，以便在视觉上将其与第一个 信号源区 分开来：

点击 “确定” 接受参数。

找到 “流到向量” 模块，将其拖入工作区并将其连接到 “信号源” 模块：

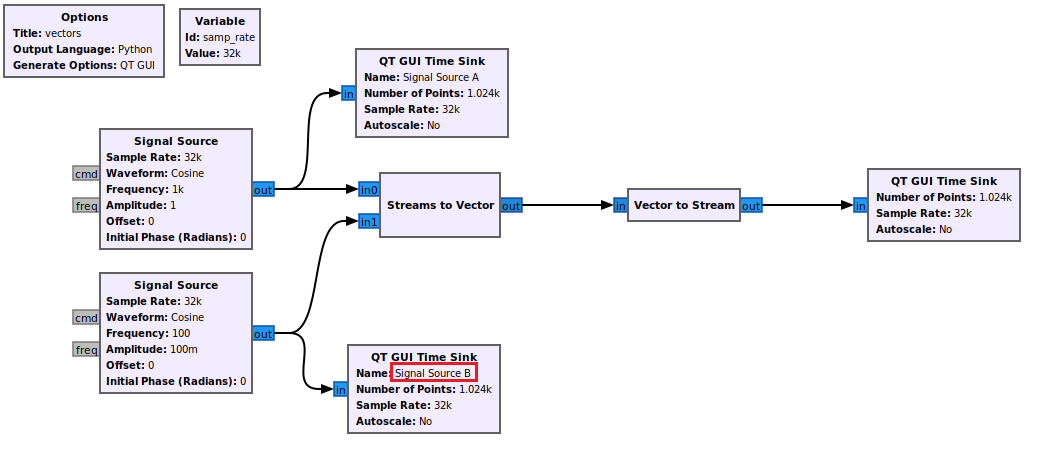

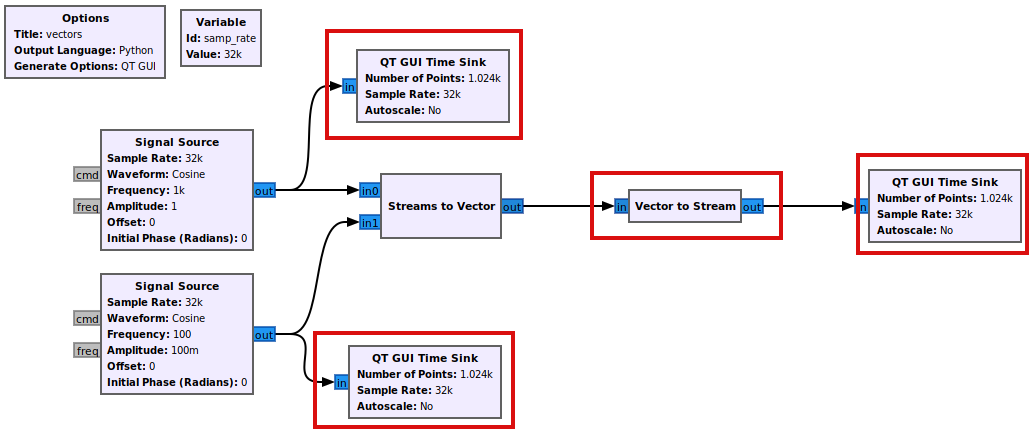

找到 Vector to Stream 模块，并将三个 QT GUI Time Sink 模块添加到流程图中：

“向量转流”模块 会将向量序列化为流。 “向量转流”模块 输出的样本将交错排列。

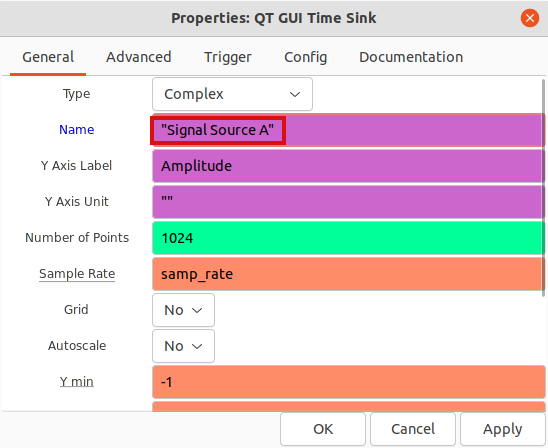

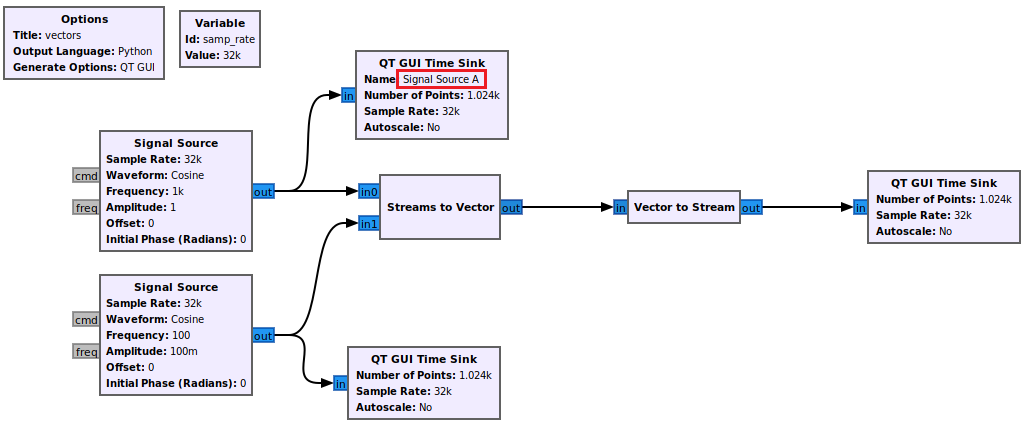

编辑三个 QT GUI 时间接收器 模块的标题，以便彼此区分。首先，编辑连接到频率为 1000、幅度为 1 的 信号源的 模块，将其标题设置为 “信号源 A” ：

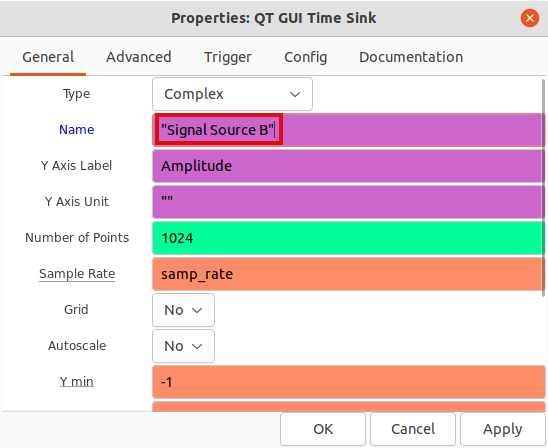

现在编辑连接到第二个 QT GUI 时间接收器， 信号源（ “信号源 B” 频率为 100，幅度为 0.1）的 将其标题设置为 ：

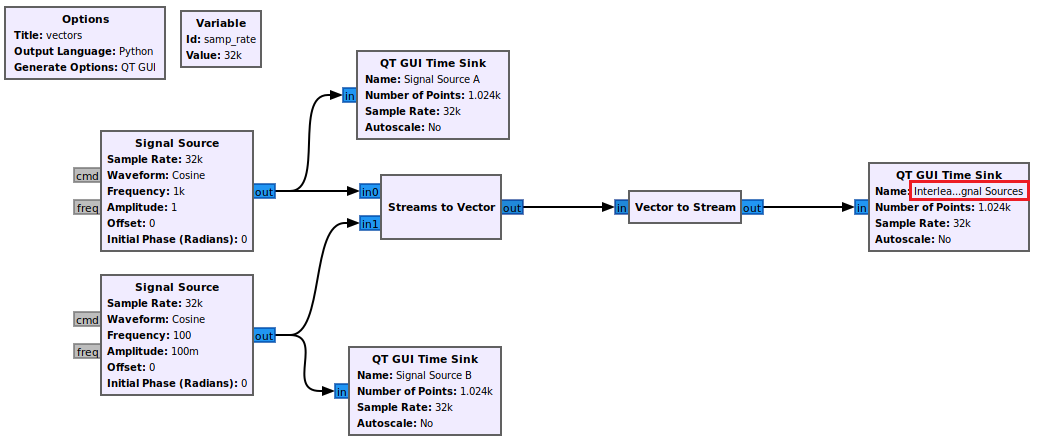

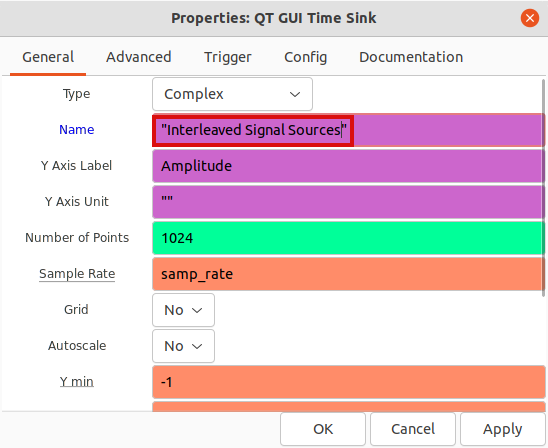

最后，编辑连接到 QT GUI Time Sink Vector to Stream “交错信号源” 模块的 ，将其标题设置为 ：

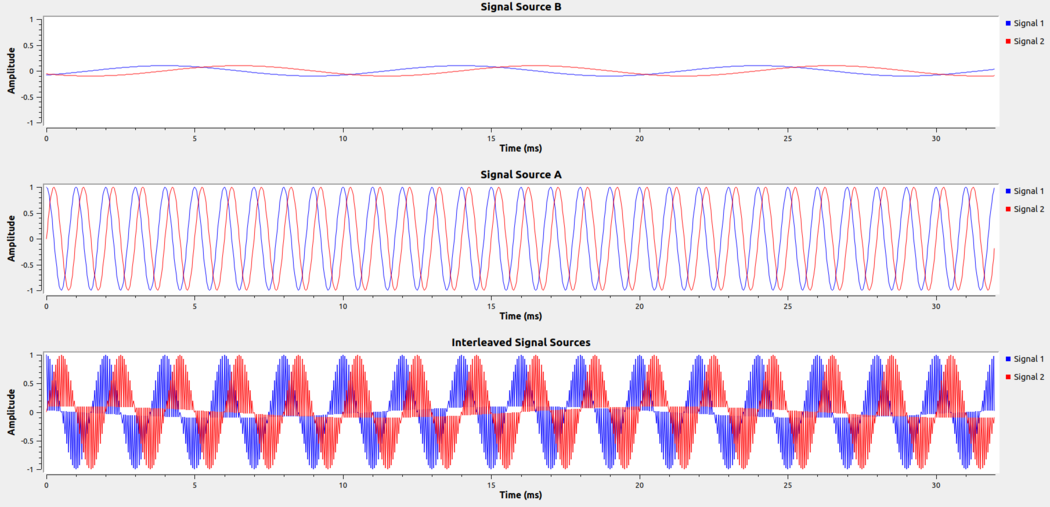

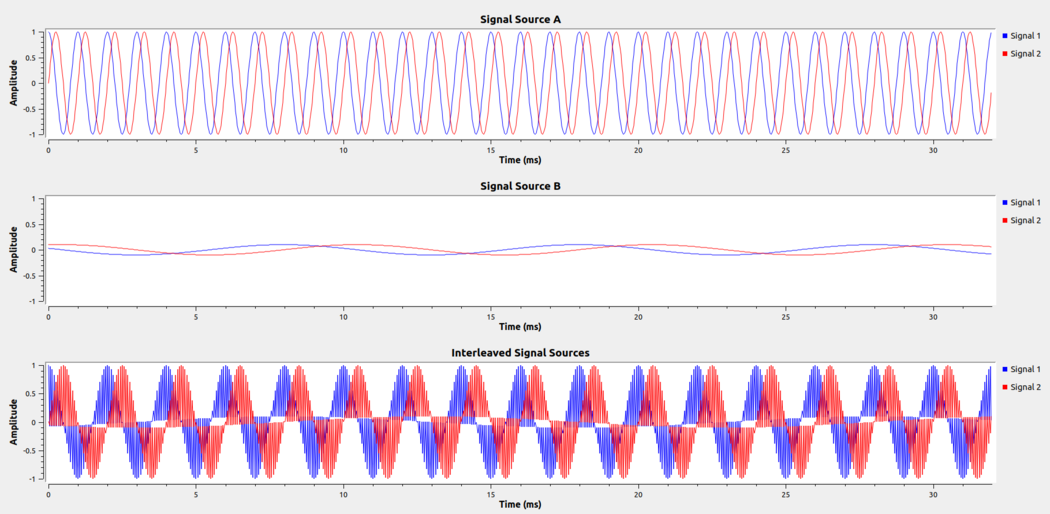

运行流程图会显示三个时间接收器： 信号源 B、 信号源 A 、交错信号源 。交错信号源 时间接收器显示来自 信号源 A和信号源 B 的交错样本：

向量到流的流程图示例

以下示例对向量化数据进行解交错（或序列化），将其转换回两个流。

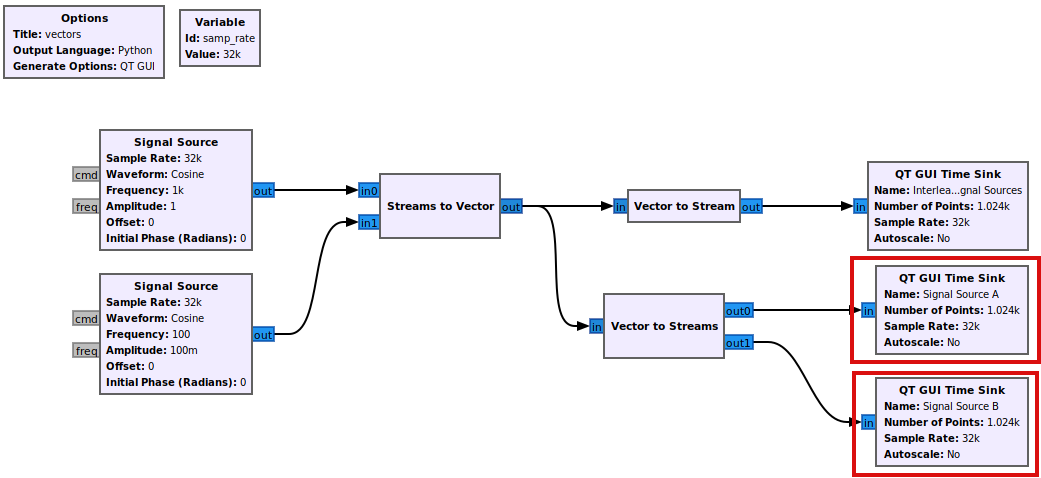

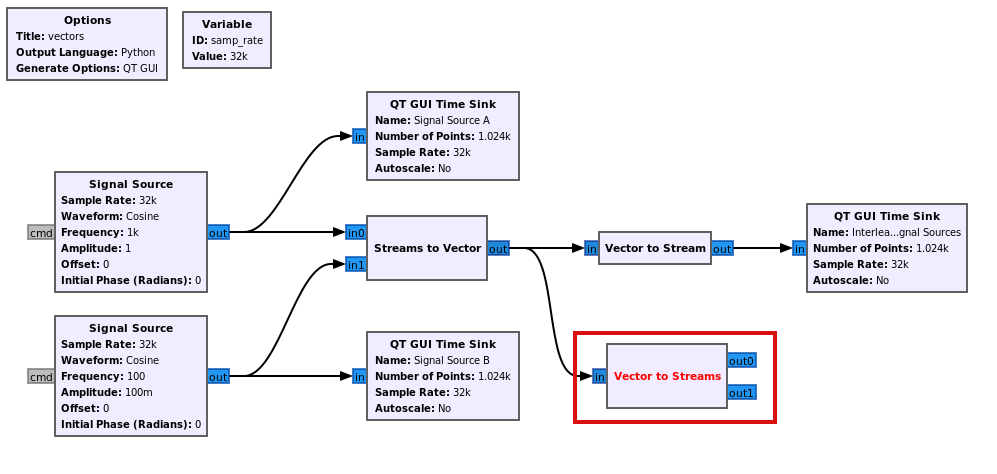

搜索 “向量到流” 模块，将其添加到工作区，并将其连接到 “流到向量” 模块：

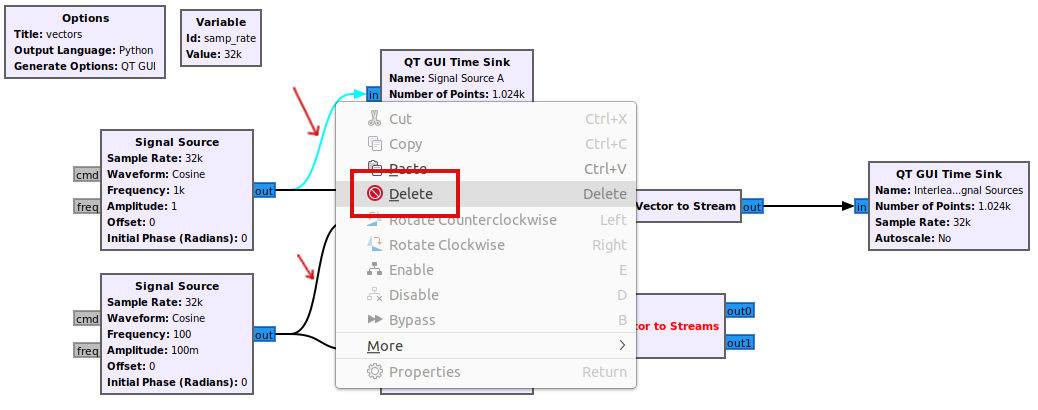

右键单击并删除连接两个 信号源 模块和 QT GUI 时间接收器 模块的箭头：

将两个 Vector to Streams QT GUI Time Sink 模块移动并重新连接到 输出：

运行流程图。矢量化样本已重新分离成两个流：

下一个教程“ 层级块和参数 ”演示了如何创建 和使用 层级块 。
